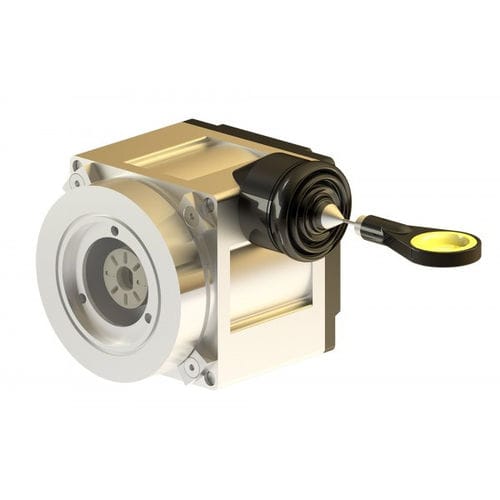

Sensor de deslocamento com cabo SWH

mecânicoflexível

Por favor, note que este produto é um acessório. Na seção "Produtos" você encontrará os codificadores correspondentes que você pode encomendar para o artigo selecionado. O movimento linear de um cabo de aço flexível, que pode ter um comprimento de até 3 m, é convertido em um movimento rotativo com a ajuda de um tambor de medição. O tambor de medição é ligado ao eixo de um codificador. Desta forma, uma mudança no deslocamento do cabo de medição faz com que o eixo do codificador gire por uma quantidade diretamente proporcional que pode ser registrada. A força de restauração do acionamento por mola mantém o cabo de medição sempre apertado e evita qualquer arqueamento que de outra forma induziria a um erro. O cabo é enrolado de forma precisa e reprodutível para ser enrolado na ranhura helicoidal do tambor. O bocal, através do qual o cabo entra no tambor, é protegido com uma escova e um fole para evitar a entrada de água ou pó no tambor.
