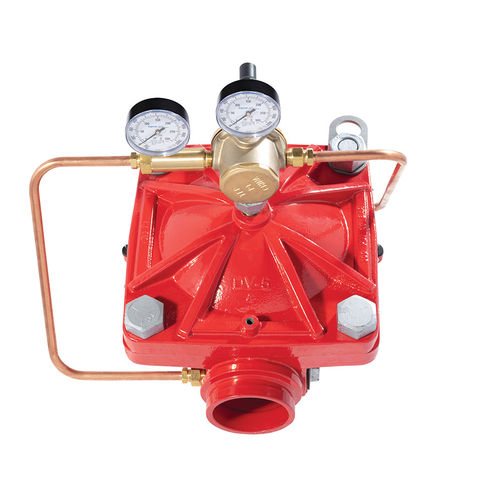

Válvula de diafragma PRV-1A

de acionamento hidráulicode controlede tubagem

As Válvulas Redutoras de Pressão Modelo PRV-1A TYCO, de 2 a 8 polegadas. (DN50 a DN200), são montadas de fábrica e totalmente aparadas para controle de pressão. Elas são usadas em tubulações cheias de água, onde é necessário reduzir uma pressão de entrada mais alta para uma pressão de entrega mais baixa em condições estáticas e/ou de fluxo residual. A Válvula Modelo PRV-1A destina-se a manter automaticamente a pressão de saída "ajustada" (estática e residual) dentro de uma faixa próxima, independentemente de flutuações na linha de entrada de pressão mais alta ou taxas de fluxo variáveis. A Válvula Modelo PRV-1A é fornecida com uma "pressão de ajuste" de saída de fábrica de aproximadamente 125 psi (8,6 bar); entretanto, ela pode ser ajustada em campo para uma "pressão de ajuste" de saída nominal de 90 a 175 psi (6,2 a 12,1 bar). Aplicações típicas - Dentro do cabeçalho principal, como mostrado na Figura 1, fornecendo tubos molhados, tubos secos, tubos de dilúvio ou sistemas de pré-ação, e/ou um sistema de tubo vertical fornecendo conexões de mangueiras - Como parte de um conjunto de controle de piso seccional, como mostrado na Figura 2, fornecendo sistemas de sprinkler, e/ou estações de mangueira Características - Elimina qualquer sangramento necessário de ar retido da câmara do diafragma durante a instalação - Controle preciso da pressão - Interna e externa revestida com epoxy - Uma peça, um diafragma par t em movimento - Serviço em linha - Um subconjunto de válvula piloto prevê qualquer "pressão de ajuste" de saída, ou seja, 90 a 175 psi (6,2 a 12,1 bar)
