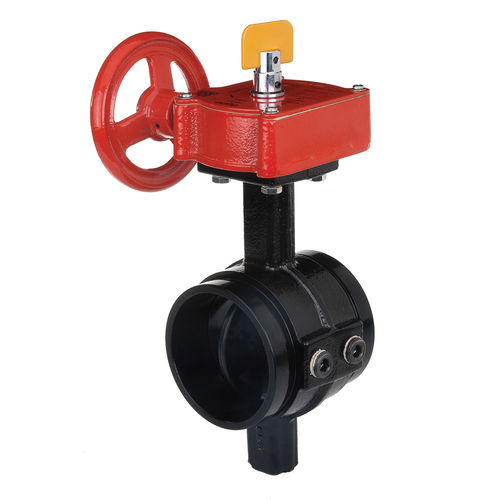

Válvula borboleta BFV-300

manualde controlede tubagem

Os Modelos TYCO BFV-300 e BFV-300C Válvulas Borboleta de Extremidade Ranhurada são válvulas do tipo que indicam o tipo projetado para uso em sistemas de proteção contra incêndio onde uma indicação visual da condição de válvula aberta ou fechada é necessária. Elas são usadas, por exemplo, como sistema, seccional e bombear válvulas de controlo de água. Possuem conexões de entrada e saída ranhuradas que são adequadas para uso com acoplamentos de tubos de extremidade ranhurada listados ou aprovados para sistemas de proteção contra incêndio. Para aplicações que requerem supervisão do estado aberto ou fechado da válvula, as Válvulas Borboleta Modelo BFV-300/BFV-300C possuem dois conjuntos de interruptores internos instalados de fábrica, cada um com contactos SPDT, ver Figura 3. A supervisão os interruptores transferem seus contatos elétricos quando há movimento da posição do disco aberto ou fechado durante as duas primeiras rotações do volante.
