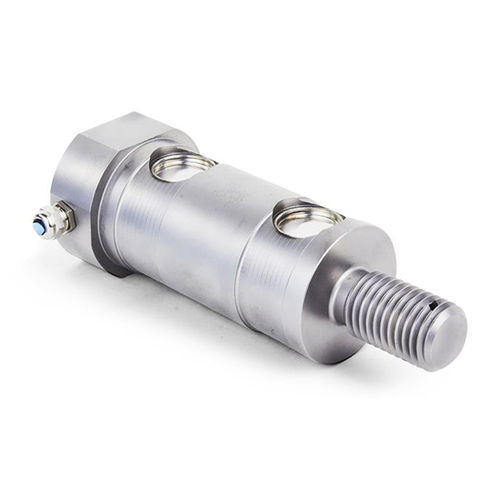

Célula de carga de tensão PR

tipo beamstrain gaugeanalógica

As células de carga strain-gage são constituídas por um núcleo metálico sobre o qual são colados um ou mais strain-gages; os strain-gages detectam a deformação do metal produzida pela carga aplicada à célula de carga. Os strain-gages são ligados em ponte de Wheatstone, de modo a que a tensão numa diagonal da ponte (sinal de saída) seja proporcional à carga e à tensão de alimentação (mV/V). As células de carga de pinos são normalmente utilizadas em sistemas de pesagem de célula única e, por conseguinte, o sinal de saída não é calibrado em zero e na escala completa, uma vez que a calibração tem de ser efectuada, de qualquer modo, no transmissor. A célula de carga modelo PR pode garantir uma elevada fiabilidade devido à sua construção em aço inoxidável e à protecção dos strain-gages obtida através da soldadura por plasma dos discos de vedação. O modelo PR não prevê uma carga nominal e dimensões normalizadas. As características mecânicas e as dimensões são projectadas de acordo com os requisitos específicos de cada aplicação. Algumas aplicações são: -Controlo de sobrecarga de gruas -Medição da carga do cabo, da tensão da correia, etc. Características >Construção à prova de imersão >Construção soldada a plasma em aço inoxidável >Disponível com saída de ponte dupla (para sistema redundante) >Disponível com saída CAN OPEN (CIA 404) >Disponível com saída analógica 4-20mA >Certificação Atex >Carga nominal: 500 kg a 100 t
