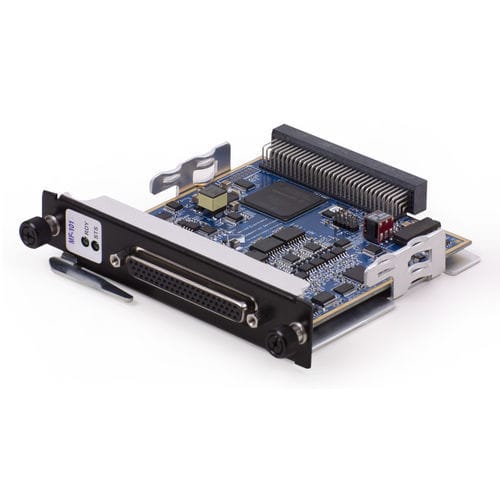

Placa de E/S digital DNx-MF-101 series

analógicaTTLRS-232

As placas DNA/DNR/DNF-MF-101 são placas de E/S analógicas e digitais multifuncionais para utilização no cubo/RACKtangle/FLATRACK I/O da UEI, respectivamente. A placa oferece uma poderosa combinação de E/S incluindo 16 entradas analógicas com uma extremidade/8 diferenciais, 2 saídas analógicas, 20 bits de E/S digital, uma porta I2C, e uma porta RS-232/422/485. A placa oferece 8 gamas de software A/D seleccionáveis de ±80V a ±0,156V com resolução de 18 bits. A gama de ±80 Volts torna o DNx-MF-101 uma solução de medição ideal numa série de aplicações automóveis, aeroespaciais e de geração de energia onde muitos produtos DAQ de 10 volts de gama de entrada máxima não podem ser utilizados sem condicionamento de sinal externo. As configurações de "alta tensão" e "baixa tensão" são programáveis por canal. Os ganhos programáveis combinados com o conversor A/D de 18 bits da placa proporcionam uma resolução tão baixa como 1,19 microvolts. O DNx-MF-101 fornece taxas de amostragem tão altas como 2000 amostras por segundo em cada canal (16 k/s agregado). São também fornecidas duas ±10 tensões ou correntes (por exemplo, 4-20 mA) saídas analógicas de 16 bits. A placa oferece 20 bits de entrada/saída digital divididos em 16 bits de tensões industriais onde cada bit pode ser definido independentemente como entrada ou saída. São também fornecidos quatro bits de DIO de nível TTL (programados como E/S em bancos de dois). As entradas e saídas industriais têm uma ampla gama operacional de 3,3V a 55 VDC. As entradas de gama industrial (não de nível lógico) têm resistências de puxar para cima/para baixo programáveis que permitem que as entradas monitorizem os contactos ligados a uma tensão de alimentação ou à terra.
