Placa de entrada analógica DNx-AI-212 series

multicanalpara medição da temperaturapara termopar

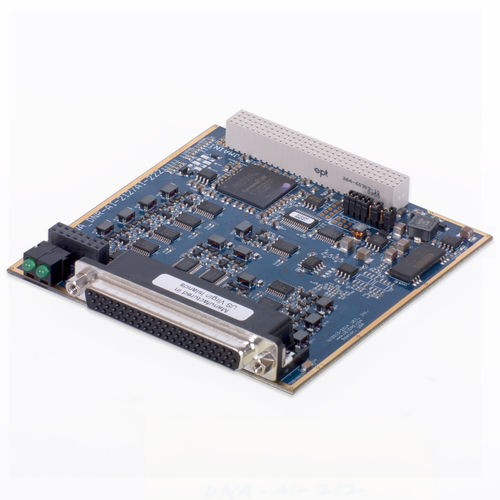

Os DNx-AI-212 são placas de entrada de termopares de 12 canais totalmente isoladas, com amostragem simultânea compatível com os populares chassis Cube e RACKtangle da UEI, respectivamente. As versões DNA/DNR são electronicamente idênticas. O DNx-AI-212 apresenta um intervalo de entrada de ±2,048 V e conversores de 24 bits. Com o ganho de 16 utilizados para a maioria dos tipos de TC, o AI-212 fornece uma resolução de entrada de 7,6 nanovolt. Uma configuração A/D por canal permite a amostragem simultânea a taxas até 1800 S/s cada (21600 S/s agregado). A configuração de A/D por canal elimina virtualmente as conversas cruzadas de entrada e os problemas de tempo de estabelecimento de canais. O DNx-AI-212 é um dispositivo de medição de termopares ideal, de alta precisão, que oferece erros de desvio e ganho inferiores a 0,1°C em todos os termopares padrão (incluindo J, K, T, S, E, R). Esta precisão combinada com o isolamento canal-a-canal de 350 VDC/Vrms e canal-a-chassis torna a placa uma solução perfeita para a medição de temperatura industrial, mesmo quando se utilizam termopares não isolados em ambientes de alta tensão. Além disso, o DNx-AI-212 foi concebido para tirar partido do sensor de temperatura digital ADT 7420 extremamente preciso que fornece uma medição CJC dedicada. O sensor CJC é montado externamente no painel terminal de parafusos DNA-STP-AI-212 (que está incluído na compra). O software incluído executará toda a linearização TC necessária e compensação CJC e dados de retorno em °C, K, °F, ou °R, quando desejado. Foi também implementado um circuito aberto de detecção de termopares.
