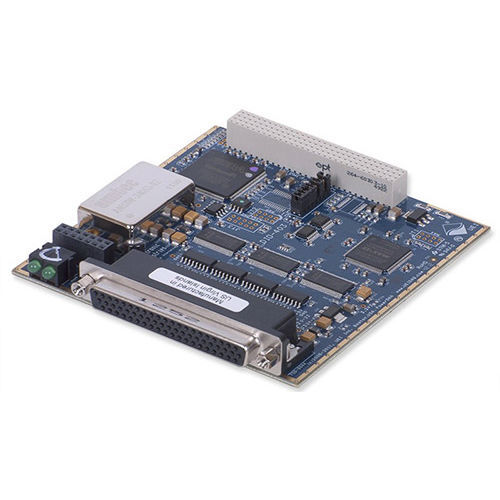

Placa de E/S digital DNx-DIO-403 series

TTLmulticanalconfigurável

O DNx-DIO-403 oferece E/S de alta densidade e flexibilidade com quarenta e oito linhas digitais TTL compatíveis com 5V configuráveis como entradas ou saídas em grupos de portas de oito bits. O DNA-DIO-403 é compatível com o chassis "Cube" da UEI, o DNR-DIO-403 foi concebido para utilização no chassis de E/S em RACKtangle, e o DNF-DIO-403 é compatível com o chassis FLATRACK da série DNF. Todas as linhas DIO estão isoladas do resto do sistema (partilham a mesma terra interna), e cada pino está individualmente protegido contra ESD e sobre tensão, tornando esta camada adequada para o uso em ambiente industrial agressivo. A saída garantida de 2,4V @15 mA permite uma interface directa desta camada com relés de estado sólido e outros dispositivos compatíveis com TTL. O DNx-DIO-403 é uma excelente solução de E/S digital para uma vasta gama de aplicações de aquisição e controlo de dados. O DNx-DIO-403 é um membro da popular série Guardian da UEI, que fornece níveis elevados de diagnóstico do utilizador. A placa DIO-403 fornece a funcionalidade de monitorização de tensão, que pode ajudar a reduzir o tempo médio de paragem, protegendo as placas de falhas externas de hardware. Características placa de E/S digital TTL de 48 canais 48 linhas digitais I/O (configuradas em grupos de 8) 5V TTL Direcção configurável por porta 16mA por canal de capacidade de transmissão de saída Ligação fácil a retransmissores digitais
