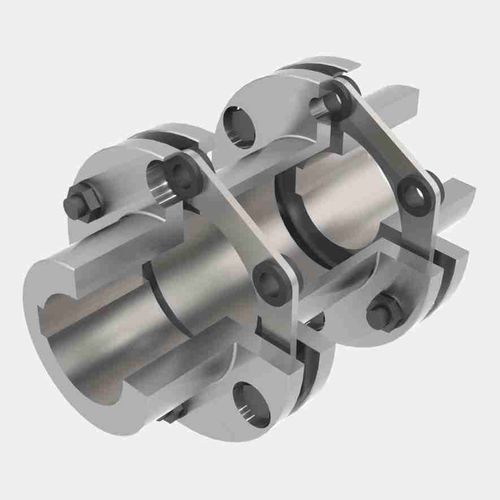

Acoplamento flexível FLS

de discotorcionalmente rígidopara eixo

O acoplamento do disco Lamaflex é um acoplamento totalmente rígido de torção, ideal para ligar bombas, compressores, motores eléctricos e outro tipo de maquinaria. Este é um acoplamento flexível estilo disco utilizado para ligar eixos de máquinas e compensar pequenos desalinhamentos de eixos enquanto gera baixas forças restauradoras. A flexibilidade destes acoplamentos é obtida através da flexão de discos metálicos finos. Os pacotes de discos, compostos por estas placas finas individuais mantidas juntas por um encaixe e um anel, capazes de se expandir ligeiramente quando há um desalinhamento, absorvendo as vibrações e cargas de choque provenientes do lado do condutor. Este acoplamento está disponível com duas configurações alternativas. A configuração KL, composta por dois cubos e kit de embalagem de um disco, e os tipos FLS e KLS, compostos por dois cubos, um espaçador, e kits de embalagem de dois discos. Ambas as configurações podem acomodar desalinhamentos axiais e angulares, mas apenas as alternativas FLS e KLS (o espaçador acomoda desalinhamentos radiais devido ao facto de ter dois pacotes de discos flexíveis. Os pacotes de discos são fabricados utilizando aço inoxidável de alta qualidade (AISI-301), garantindo alta resistência e alta resistência à fadiga, bem como resistência à maioria das condições ambientais. Os engates de discos Lamaflex utilizam pacotes de discos unitizados com 4 ou 6 pontos de aparafusamento. Quanto mais altos forem os pontos de aparafusamento em cada pacote de discos, maior será o torque capaz de transmitir. Contudo, mais pequenos são os desalinhamentos que o acoplamento pode acomodar. Características e benefícios dos acoplamentos de discos Manutenção zero: Não requer manutenção ou lubrificação de rotina Sem folgas: A concepção torsionalmente rígida garante uma folga zero, tornando ideal quando a velocidade constante é crucial
