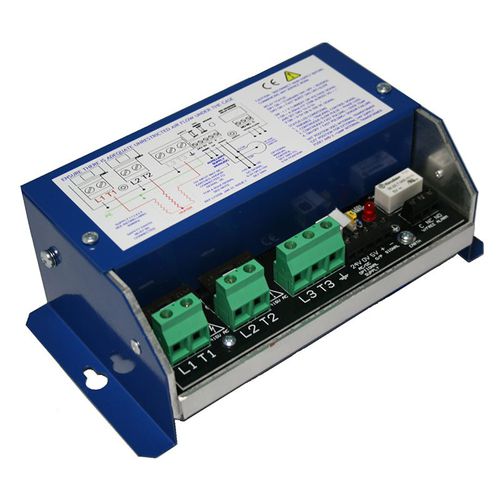

Controlador de potência de tiristor PR3 series

de transitórios rápidostrifásico

Essa linha PR3 de pilhas de tiristores fornece controle total e sem costura de cargas resistivas trifásicas, usando a técnica de controle de dois terços. O controlo do sinal é feito através de um sinal CC ou controlo manual através de um potenciómetro 5kΩ Esta pilha de controlo de disparo de rebentamento utiliza tecnologia de comutação de pulso rápido de zero volts, para minimizar a cintilação e eliminar problemas de RFI, incorpora também um disparo de temperatura de reposição automática, fusíveis semicondutores integrais e dissipador de calor. Este modelo, que é naturalmente refrigerado a ar e tem fácil acesso ao sinal e terminais de energia para instalação simples. APLICAÇÕES Adequado para cargas resistivas configuradas em estrela flutuante trifásica ou triângulo fechado. Isto inclui o mercado de Aquecimento, Ventilação e Ar Condicionado (HVAC) para aplicações de cortinas de ar, mas também para fornos, fornos, secadores e placas de aquecimento. FUNÇÕES Funções do relé de alarme (terminal de 3 vias - V/alarme livre "NO_NC_C") O circuito de alarme tem contatos de relé livres de tensão e são classificados até 2A @ 125V ac (RMS) de carga. A alimentação interna do relé é obtida do transformador através de dois fusíveis de 20mm 1A. Estes estão ligados às fases L1 e L2 e, portanto, o relé e o LED só podem energizar quando há um estado de sobretemperatura, uma falha no sensor ou uma perda de fase L3. Protecção contra temperaturas excessivas Quando uma temperatura de dissipação de calor acima de 90ºC é detectada pelo sensor, o relé de alarmes muda de estado e o LED pulsa rapidamente. A energia para a carga será desconectada e não retornará até que a temperatura caia para 85ºC. Perda do sensor de temperatura O estado do LED muda para ON/OFF (pulsação rápida) se o sensor falhar
