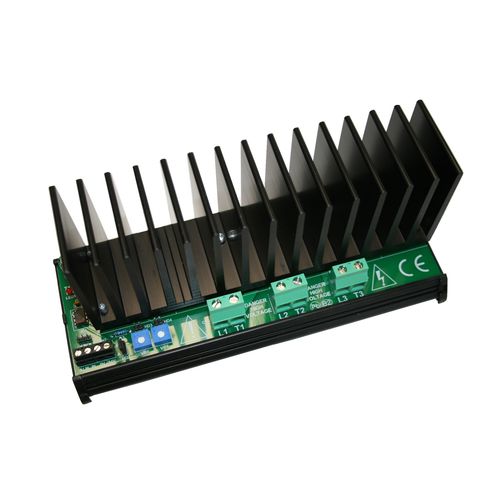

Controlador de potência de tiristor PR3-DIN series

de transitórios rápidostrifásicopara trilho DIN

A linha PR3-DIN de pilhas de tiristores fornece controle total e sem costura de cargas de aquecimento elétrico trifásico a partir de um controlador BMS ou similar. Estes controladores de disparo de estouro usam tecnologia de comutação de zero volts para minimizar os problemas de RFI. Um modelo de 12kW ou 18kW está disponível para uma fonte de tensão CA típica de 415V usando a técnica de controle de dois terços. Ambos os modelos têm as mesmas características que incluem: - capacidade de montagem em trilho DIN; controle de sinal de tensão CC; disparo de temperatura com reset automático, saída de alarme e indicação LED 'OUTPUT-ON'; fácil acesso ao sinal interno e terminais de energia; não é necessário dissipador de calor adicional para cada potência nominal. APLICAÇÕES As aplicações adequadas incluem bobinas de aquecimento elétrico, cabos de aquecimento e fornos elétricos. FUNÇÕES Tempo de ciclo e redimensionamento do sinal O tempo de ciclo está predefinido. Um sinal de entrada de 0 a 10V DC de 5V equivale a que a carga esteja a 50% ON e também com uma carga de 2.5V a carga estará a 25% ON. Um sinal de entrada de 10v será, portanto, igual a 100%, ou seja, totalmente LIGADO. CUIDADO: É possível ajustar o tempo de ciclo e o redimensionamento do sinal usando HD3, HD4, VR1 e VR2, mas normalmente não é necessário. Configurações incorretas desses controles podem causar uma condição de sobrecarga, falha e danos permanentes na série PR3-DIN. NÃO TENTE AJUSTAR ESTES CONTROLOS SEM CONSULTAR O FORNECEDOR/FABRICANTE. Substituição manual As séries PR3-DIN são fornecidas pré-selecionadas na posição auto 'A'. É possível substituir manualmente o sinal de entrada colocando o plugue de jumper HD2 na posição 'M'.
