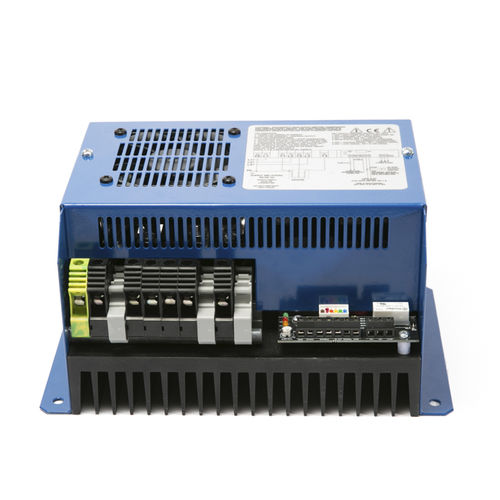

Controlador de potência de tiristor PR3-SPM series

trifásico

A linha PR3-E S/SP/SPM de pilhas de tiristores fornece controle total e contínuo de cargas resistivas trifásicas usando uma técnica de controle de dois terços. O controlo do nível de potência é efectuado por um sinal CC ou por controlo manual, utilizando um potenciómetro 5kΩ As pilhas de controle de disparo de estouro PR3-E usam a tecnologia de pulso rápido, comutação de zero volts, para minimizar a cintilação e eliminar problemas de RFI. Os controladores também incorporam um disparo de temperatura de rearme automático, fusíveis semicondutores integrais e uma entrada de disparo/encerramento livre de tensão integral para a fiação de um disparo térmico externo. A faixa contém duas potências nominais: 27kW e 36kW. Para cada potência nominal, estão disponíveis três versões: S(standard - sem fusíveis de alta velocidade (HS) e sem fonte de alimentação interna), SP (Standard Plus - incluindo fusíveis HS e fonte de alimentação interna) e versão SPM (Standard Plus Monitoring) - incluindo fusíveis HS, fonte de alimentação interna e monitoramento de fusíveis SCR/HS). Todos têm fácil acesso aos terminais de sinal e energia para uma instalação simples. APLICAÇÕES Adequado para cargas resistivas configuradas em estrela flutuante trifásica ou triângulo fechado. Isto inclui o mercado de Aquecimento, Ventilação e Ar Condicionado (HVAC) para aplicações de cortinas de ar, mas também para fornos, fornos, secadores e placas de aquecimento FUNÇÕES Viagem/Enable Input Esta entrada deve ser accionada por um contacto sem tensão. Quando o contato é fechado, a unidade é habilitada para fornecer energia para a carga. Quando o contato está aberto, isso desativa a alimentação da carga. Se esta entrada não for utilizada, deve ser instalada uma ligação de fio para activar a unidade. Saída de relé de alarme (terminal de 3 vias - Contatos livres de tensão, normalmente aberto (NA), normalmente fechado (NF), comum (COM).
