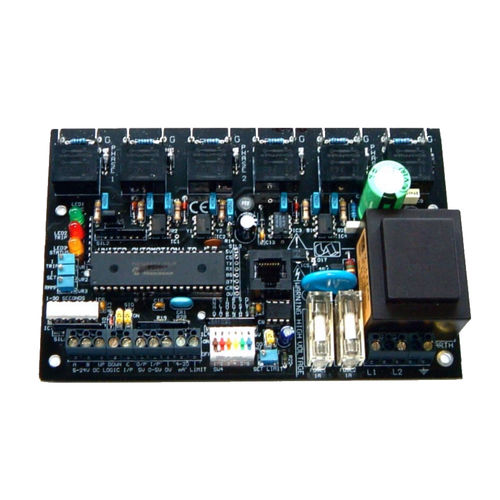

Controlador de potência de tiristor FC36M

de transitórios rápidostrifásicotipo open frame

Fontes de alimentação Retificadores meio e totalmente controlados Controlo do motor AC Controle do motor CC Arrancadores suaves Controladores de Aquecedor Gerador de Indução Regulação de Tensão AC Controle de Transformador Trifásico As placas de queima adicionais podem ser configuradas para acionar SCR's paralelos para aplicações de corrente muito alta ou para fornecer um driver de pulso doze para um controle DC suave Extras Opcionais Caixa de trilho DIN (W30105) Módulo de comando (A402131) Condicionador de sinal (A402086) Módulos de tiristores, fusíveis e conjuntos completos. CARACTERÍSTICAS PRINCIPAIS Os tirístores requerem um pulso de corrente inicial de porta elevada e pulsos de sustentação relativamente amplos para garantir uma queima confiável, particularmente em pequenos ângulos de controle de fase. O FC36MV fornece as seguintes especificações de queima Gate Drive: Cerca de estacas com um PRF de 25Khz um impulso de disparo inicial de 10 volts de circuito aberto. 750 mA em 10 Ohm, e sustentando pulsos de 400mA em 10 Ohm por saída. Os pulsos de sustentação são 20 uS Wide.
