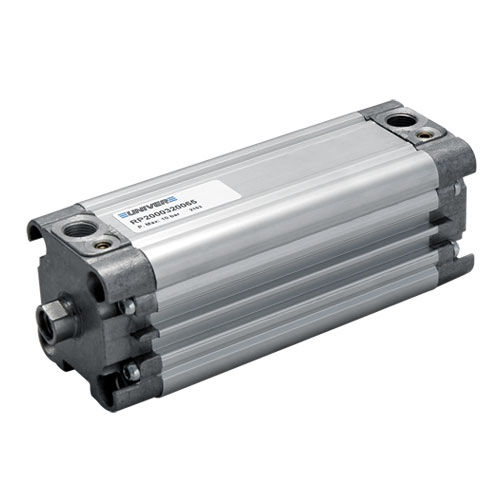

Cilindro pneumático RP, RM series

de simples açãocompactoconvencional

Cilindros de 16-63 mm com dimensões totais compactas de acordo com as recomendações UNITOP (série RP/ RO) e com intereixos ISO (série RM/RN) estão disponíveis também em versão não-rotativa e com pistão estendido. Este produto, o primeiro realizado com amortecimento pneumático ajustável sem alteração de dimensões em comparação com um cilindro equivalente sem amortecimento, permite uma velocidade consideravelmente maior e reduz o nível de ruído. CARACTERÍSTICAS TÉCNICAS Pressão de trabalho: 1,5 - 10 bar Temperatura ambiente: -20 - +80°C Fluido: ar lubrificado ou não lubrificado Barril: liga de alumínio extrudido com haste em aço cromado ou aço inoxidável Versão magnética A versão octogonal com haste fêmea é fornecida de série com flange montado Velocidade máxima: 1 m/s A pedido -Haste de pistão oca apenas para versões com haste de pistão passante. -Sensor magnético série DF (seção acessórios página 2) -Correia de proteção do fio para sensor magnético. DHF-002100. Detalhes de construção -Barril em liga de alumínio extrudido, anodizado externa e internamente 15pm, perfil liso, sensores de montagem forflush -Tampas terminais fundidas em zamac (0 1625 mm); em liga de alumínio (0 32 -r 63 mm) -Parafusos auto-roscantes em aço zincado -Haste de aço cromado -Haste de aço inoxidável -Pistão em alumínio -Acetal resina slide -Vedantes de pistão em borracha nitrílica -Vedantes Rod em poliuretano -Pistão em alumínio D.A.
