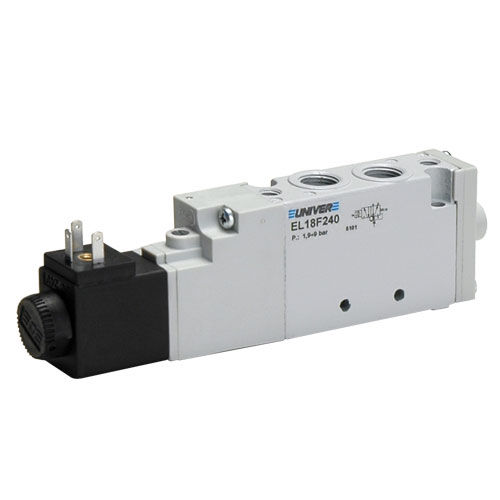

Válvula direcional pneumática spool EL Series

de acionamento pneumático3/2 viasde 5/2 vias

Válvulas ESSENTIAL Série EL 18 mm (G1/8) 22 mm (G1/4) ALTA TAXA DE CAUDAL 800 Nl/min (G1/8) 1700 Nl/min (G1/4) DIMENSÕES REDUZIDAS 18 mm (G1/8) 22 mm (G1/4) SOLUÇÃO COMPLETA 5/2 Monoestável/Biestável 5/3 Centros fechados/Centros abertos/Centros abertos/Centros pressurizados 3/2 NC+3/2 NC 3/2 NC+3/2 NO 3/2 NO+3/2 NO FORÇA Corpo metálico EL18F Válvulas ESSENTIAL 18 mm - G1/8 CARACTERÍSTICAS TÉCNICAS Temperatura ambiente-5 50 °C Temperatura do fluido Max. 50 °C Fluido de ar filtrado 10 pm, com ou sem lubrificação Sistema de comutação spool Vias/posições 5/2 - 5/3 - 3/2+3/2 Pressão máxima 8 bar (comando eléctrico) 10 bar (comando pneumático) Comando electropneumático electropneumático indirecto pneumático Mola mecânica de retorno, mola pneumomecânica, pneumático amplificado, elétrico amplificado Ligações G1/8 Caudal nominal (Nl/min) 800(5/2) 720(5/3) 720(3/2+3/2) CARACTERÍSTICAS CONSTRUTIVAS Válvula bodyzamak Borracha nitrílica selada Actuadores de alumínio Sub-base tecnopolímero/alumínio Spoolaluminum CARACTERÍSTICAS ELÉCTRICAS Electropiloto U06 Bobina série DL 15 mm Tensão 12 V DC-24 V DC-24 V DC-24 VAC-110V AC-230 VAC Consumo de energia 2,5 W 5 VA Grau de proteção IP65 Impulso de override manual 1/2 posições
