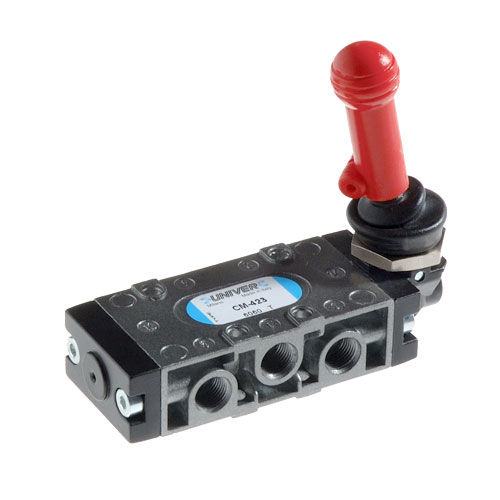

Válvula direcional pneumática spool CL, CM series

pneumáticacom alavanca3/2 vias

CL-CM Distribuidores UNIVERSALES G1/8 - G1/4 -Sistema Modular UNIVERSAL: possibilidade de criar um grande número de válvulas diferentes com um número reduzido de elementos de base -Controle: manual, mecânico, pneumático, elétrico -Sistema de spool UNIVER tradicional: vedações flutuantes de compósito especial para reduzir frinção e evitar a aderência -Alta vazão, alto ciclo de vida útil, adequado para aplicação em vácuo -Sub-bases modulares CARACTERÍSTICAS TÉCNICAS Temperatura ambiente-10 + +45 °C Temperatura do fluidomax +50 °C Ar filtrado por fluido 50 pm não desumidificado, lubrificado ou não Comutação systemspool Caminhos/Posições3/2 NC, 3/2 NO, 3/2 NC-NO, 5/2, 5/2, 5/3 Pressão máxima 10 bar Controlindirect electropneumático, pneumático, manual, mecânico Mola Returnpneumática, mola mecânica LigaçõesG1/8G1/8G1/4 Nominal 0 mm6,58,5 Caudal nominal (Nl/min)8901480 CARACTERÍSTICAS CONSTRUTIVAS Corpo da válvulaG1/8 = zamak fundido sob pressão G1/4 = alumínio Borracha nitrílica selada Atuadorestecnopolímero/alumínio Spoolaluminium Sub-basezamak CARACTERÍSTICAS ELÉCTRICAS ElectropilotU1 Bobina Consumo de energia3,5 W (DC) - 5 VA (AC) ConectorAM 5110 Tensão12 V DC-24 V DC-24 V DC-24 VAC -110 VAC-230 VAC Acionamento manual com parafuso de 2 posições
