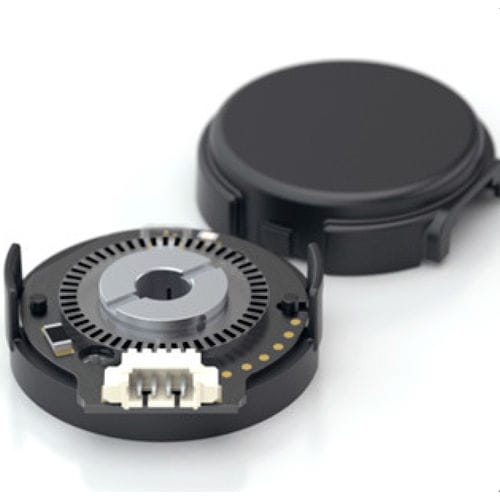

Encoder rotativo incremental E8T

ópticopara montagem em eixocompacto

O codificador óptico transmissivo E8T foi projetado para fornecer feedback do codificador digital de quadratura para aplicações de alto volume e espaço compacto. O E8T foi projetado para ser uma queda na substituição do E7P/E8P que oferece maior velocidade máxima e maior potência de saída. O E8T utiliza uma inovadora roda de código push-on que aceita diâmetros de eixo de 0,118" a 0,375". A base do encoder E8T padrão fornece furos de montagem para dois parafusos #4-40, comprimento 0,188" ou dois M2,5, comprimento 5mm em um círculo de parafusos de 0,75" de diâmetro. Também está disponível uma montagem em círculo de parafusos com diâmetro de 1,28", apenas com parafusos #4-40, comprimento 0,188". A tampa do encoder é facilmente encaixada na base e é marcada com o conector pin-out. A versão de saída monofásica é conectada usando um conector de 4 condutores, de alta retenção, polarizado, de 1,25 mm de passo. A versão de saída diferencial utiliza um conector de 6 pinos similar. Os cabos de acoplamento e conectores (consulte a página web Cabos / Conectores) não estão incluídos e estão disponíveis separadamente.
