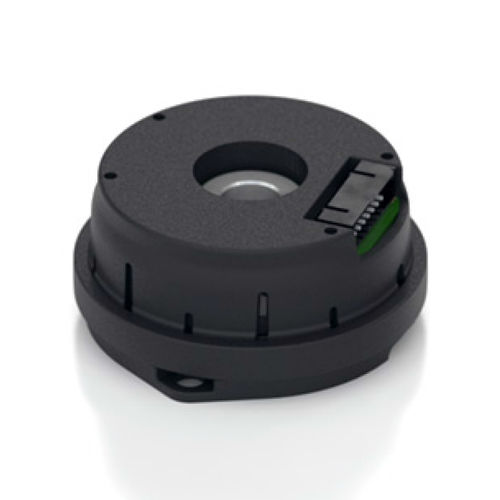

Encoder rotativo incremental EC35

ópticopara montagem em eixopor vias de comutação

O codificador de comutação óptica de montagem rápida EC35 foi projetado para aplicações de controle de movimento OEM de alto volume e baixo custo. O EC35 fornece saídas incrementais A/B/Z e saídas U/V/W para comutação de motor sem escovas. O EC35 é montado no motor usando 2 parafusos em um círculo de parafusos de 1,28" ou 1,812" de diâmetro. O hubdisk do encoder usinado de precisão é acionado quando o conjunto do encoder é colocado no eixo do motor. Este modelo segura o eixo sem parafusos de ajuste. Uma ferramenta espaçadora removível integrada garante que o disco do encoder seja automaticamente ajustado para a abertura correta quando a carcaça do encoder é montada. O codificador pode ser "temporizado" girando um anel no conjunto e pressionando o anel com uma simples ferramenta para travar tudo no lugar. O EC35 é alimentado por uma única fonte de alimentação de 5V e vem com um conector de 15 pinos que fornece saídas diferenciais para A/B/Z e U/V/W. As saídas U/V/W do coletor aberto estão disponíveis como uma opção. A saída de terminação única pode ser obtida utilizando apenas as saídas + de cada par diferencial. Os drivers de linha internos 26C31 podem originar e afundar 20 mA em níveis TTL. O receptor diferencial recomendado é o padrão industrial 26C32. A máxima imunidade ao ruído é alcançada quando o receptor diferencial é terminado com um resistor 150 Ω em série com um capacitor .0047 μF colocado sobre cada par diferencial.
