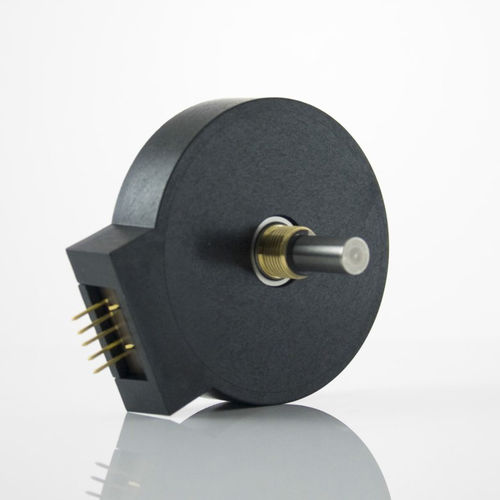

Encoder rotativo incremental S2

ópticode eixo maciçosem contato

quadratura de 2 canais, saídas de onda quadrada TTL opção de índice de 3º canal Ampla temperatura de funcionamento Descrição do produto O codificador de veio óptico de alta resolução da série S2 é um conversor rotativo para digital sem contacto. Útil para feedback de posição ou interface manual, o codificador converte ângulo, velocidade e direcção do eixo em tempo real em saídas em quadratura compatíveis com TTL, com ou sem índice. Funciona a partir de um único . O S2 é a nossa primeira geração de codificador de eixo óptico com rolamentos de esferas e está disponível para os clientes que o conceberam nos seus produtos; contudo, o S6 é recomendado para novos desenhos no lugar do S2. O S2 é concebido para conduzir cabos até 3 metros de comprimento. Para comprimentos de cabo mais longos, recomenda-se adicionar um condutor de linha diferencial PC4/PC5. Estão disponíveis três versões de torque de eixo: A versão de torque padrão tem uma bucha de manga concebida para fornecer torque e sensação ideal para aplicações de interface humana no painel frontal. A versão com rolamentos de esferas utiliza rolamentos de esferas de precisão em miniatura que são adequados para aplicações de alta velocidade e ultra-baixo binário. A opção de arrastamento estático leve tem uma bucha de manga que não adiciona intencionalmente torque para aplicações de baixas RPM onde uma pequena quantidade de torque é aceitável. A ligação ao codificador da série S2 é feita através de um conector padrão de 5 pinos. Os conectores de acoplamento estão disponíveis na US Digital com várias opções de cabos e comprimentos.
