Montagem e desmontagem rápida e simples
Caixa de aparafusamento robusta
Conector de travamento positivo
Aceita .010 in. folga do eixo axial
saídas de onda quadrada TTL de 2 canais em quadratura
Índice facultativo (3º canal)
Adapta-se a diâmetros de eixo de 2mm a 1 polegada.
Descrição do produto

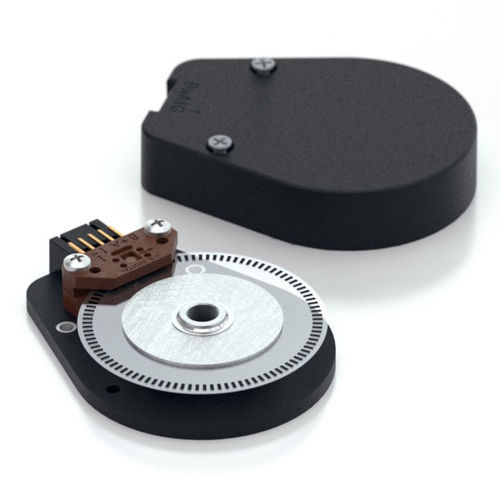

O codificador rotativo da série E6 tem um robusto invólucro de polímero com enchimento de vidro que utiliza um conector de fecho de 5 ou 10 pinos. Este codificador incremental óptico foi concebido para ser facilmente montado e desmontado de um eixo existente para fornecer informação de feedback digital.
Os componentes internos consistem de um disco mylar montado num cubo de alumínio maquinado de precisão e um módulo codificador. O módulo contém uma fonte de luz de estado sólido altamente colimada e um sensor de phased array monolítico, que juntos fornecem um sistema extremamente tolerante a desalinhamentos mecânicos.
A versão de saída com uma ponta (S-opção) é tipicamente utilizada com cabos de 10 pés ou menos. Para cabos de maior comprimento, recomenda-se a versão de saída diferencial (D-opção).
A fixação da base a uma superfície pode ser feita utilizando várias opções de círculo de parafusos de máquina. A utilização de uma ferramenta de centragem assegura o posicionamento da base até à linha de centro de um eixo. A tampa é fixada firmemente à base com dois parafusos de cabeça plana 4-40 para fornecer um pacote resiliente que protege os componentes internos.
Uma ligação segura ao codificador da série E6 é feita através de um conector de travamento de 5 pinos (versões de uma extremidade) ou 10 pinos (versões diferenciais). Os conectores de encaixe estão disponíveis na US Digital com várias opções de cabos e comprimentos.
---
