Módulo encoder rotativo EM1

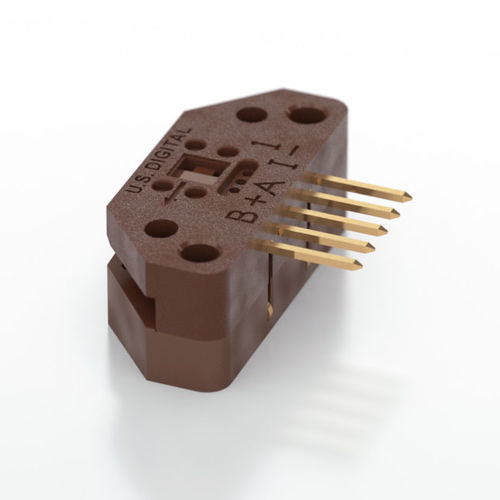

Quadratura de dois canais com índice opcional Substituição melhorada para a série HEDS-9000 Fornecimento único de 5 VDC Resoluções de 32 a 2.500 CPR Condensador de desacoplamento interno Saídas de afundamento/fonte 8mA Descrição do produto O EM1 é um módulo codificador óptico transmissivo concebido para ser um substituto melhorado para o módulo codificador da série HEDS-9000. Este módulo foi concebido para detectar a posição rotativa ou linear quando utilizado em conjunto com um disco codificador ou faixa linear. O EM1 consiste de uma fonte LED com lente e um detector IC monolítico fechado num pequeno pacote de polímeros. O EM1 usa tecnologia de detector de phased array para proporcionar um desempenho superior e maiores tolerâncias em relação aos codificadores tradicionais do tipo máscara de abertura. O EM1 fornece saídas digitais em quadratura A & B com um terceiro canal de índice de saída opcional. Cada módulo EM1 tem uma resolução específica e é compatível com a resolução de um disco codificador ou faixa linear. O módulo EM1 suporta agora todas as resoluções padrão oferecidas pelo módulo codificador da série HEDS-9000 e resoluções adicionais. O EM1 opera com um único fornecimento de 5V e fornece saídas com uma única extremidade capaz de se afundar e obter 8mA. Um condensador de desacoplamento interno de 0,1 µF foi concebido no EM1 para proporcionar uma maior imunidade ao ruído sobre os módulos codificadores da série HEDS-9000. Para aplicações de colector aberto e de alta tensão, adicionar o condutor de cabo PC3, ou para saídas de condutor de cabo diferencial, adicionar o condutor de cabo PC4. Também estão disponíveis discos codificadores, tiras lineares, chips descodificadores em quadratura, contra chips, placas de interface para computador, conectores de acoplamento e cabos.
