Encoder rotativo incremental H3 ópticodigitalLine Driver
Guardar nos favoritos
Comparar
Características
- Tipo
- incremental
- Tecnologia
- óptico
- Sinal de saída
- digital, Line Driver
- Tensão de alimentação
- 5 Vcc
- Material
- em latão
- Grau de proteção
- convencional
- Outras características
- de 2 canais
- Resolução de encoders incrementais (pulsos/revolução)
MÍN: 256 unit
MÁX: 40.000 unit
- Velocidade de rotação
10.000 rpm
(62.832 rad.min-1)- Temperatura de processo
MÍN: -40 °C
(-40 °F)MÁX: 100 °C
(212 °F)
Descrição
Pistas com opção de suporte de bola
quadratura de 2 canais, saídas de onda quadrada TTL
opção de índice de 3º canal disponível em algumas resoluções
Ampla temperatura de funcionamento
Descrição do produto

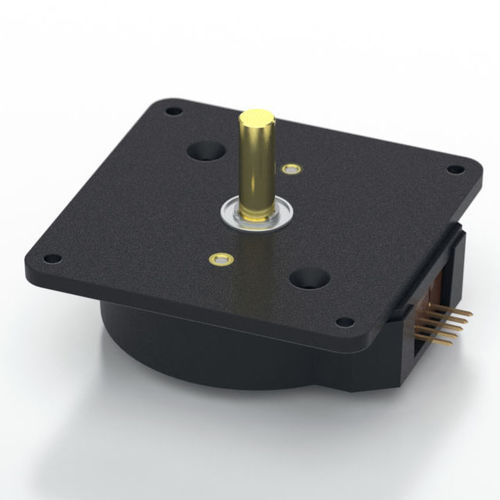

O codificador de eixo óptico de esferas da série H3 tem um invólucro de polímero com enchimento de vidro. Este conversor rotativo para digital sem contacto foi concebido para fornecer informação de feedback digital. O H3 é totalmente montado com um eixo de latão, dois de 1/4 pol. ID por 1/2 pol. OD rolamentos de esferas e uma placa de montagem. A placa de montagem vem com 4 orifícios de montagem para parafusos de tamanho #2 - #4.
O H3 foi concebido para conduzir cabos até 3 metros de comprimento. Para comprimentos de cabo mais longos, recomenda-se adicionar um condutor de linha diferencial PC4/PC5. Uma ligação ao codificador da série H3 é feita através de um conector padrão de 5 pinos. Os conectores correspondentes estão disponíveis na US Digital com várias opções de cabos e comprimentos.
---
