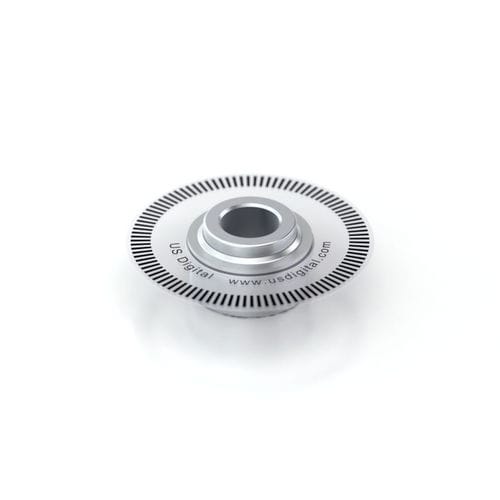

Disco codificador óptico HUBDISK-1

em Mylar

disco de 1 pol. com hub Descrição do produto A US Digital oferece uma grande variedade de conjuntos padrão HubDisk (disco codificador óptico ligado a um cubo de alumínio) para ajudar na montagem num eixo. Os discos codificadores também podem ser encomendados como artigos autónomos. Os discos codificadores rotativos são feitos de filme de poliéster Mylar espesso de 0,007 in., e o material permite uma gama de temperaturas de -40C a 100C. O disco no conjunto HubDisk vem anexado com o lado da emulsão para cima quando o texto do disco é lido à direita. O HUBDISK-1 consiste num cubo de alumínio maquinado de precisão fixado a um disco codificador óptico de 1 pol. de diâmetro (DISK-1). Um parafuso de fixação é utilizado para fixar o cubo a um eixo. O conjunto HubDisk está disponível com tamanhos de furo que variam de 2mm a 10mm. Todos os furos de montagem HubDisk são mantidos a uma tolerância muito apertada definida pelo US Digital Technical Bulletin, Shaft and Bore Tolerances TB1001.
