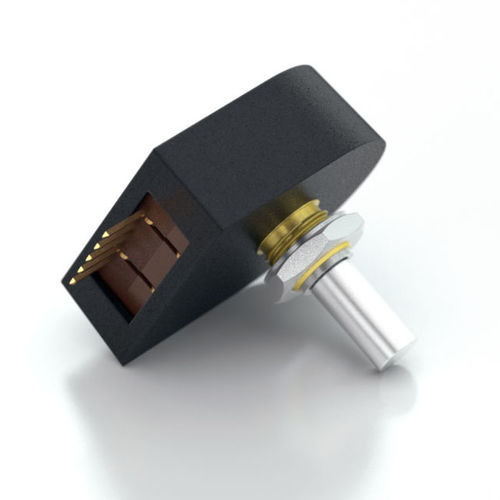

Encoder rotativo incremental S1

ópticodigitalLine Driver

Pistas com opção de suporte de bola quadratura de 2 canais, saídas de onda quadrada TTL opção de índice de 3º canal disponível em algumas resoluções Ampla temperatura de funcionamento Descrição do produto O codificador de veio óptico da série S1 é um conversor rotativo para digital sem contacto. Útil para feedback de posição ou interface manual, o codificador converte ângulo, velocidade e direcção do eixo em tempo real em saídas em quadratura compatíveis com TTL, com ou sem índice. Funciona a partir de uma única fonte de +5VDC. O S1 é concebido para conduzir cabos até 3 metros de comprimento. Para comprimentos de cabo mais longos, recomenda-se acrescentar um condutor de linha diferencial PC4/PC5. Estão disponíveis três versões de torque de eixo. A versão de torque padrão tem uma bucha de manga concebida para fornecer torque e sensação ideal para aplicações de interface humana no painel frontal. A opção de não adicionar torque tem uma bucha de manga que não adiciona intencionalmente torque para aplicações de baixas RPM onde uma pequena quantidade de torque é aceitável. A versão com rolamentos de esferas utiliza rolamentos de esferas de precisão em miniatura que são adequados para aplicações de alta velocidade e ultra-baixo binário. A ligação ao codificador da série S1 é feita através de um conector padrão de 5 pinos. Os conectores correspondentes estão disponíveis na US Digital com várias opções de cabos e comprimentos.
