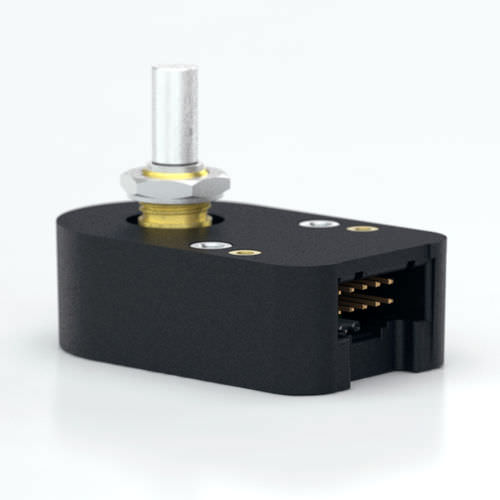

Encoder rotativo incremental S5

ópticode eixo maciçosem contato

Tamanho pequeno Diferencial opcional / saída do condutor de linha Conector de travamento positivo quadratura de 2 canais, saídas de onda quadrada TTL opção de índice de 3º canal Ampla temperatura de funcionamento Descrição do produto Restrição de Substâncias Perigosas O codificador de veio óptico da série S5 é um conversor rotativo para digital sem contacto. Útil para feedback de posição ou interface manual, o codificador converte o ângulo, velocidade e direcção do eixo em tempo real em saídas em quadratura compatíveis com TTL, com ou sem índice. Funciona a partir de um único . Estão disponíveis três versões de torque de eixo. A versão de torque padrão tem uma bucha de manga concebida para fornecer torque e sensação ideal para aplicações de interface humana no painel frontal. A opção de não adicionar torque tem uma bucha de manga que não adiciona intencionalmente torque para aplicações de baixas RPM onde uma pequena quantidade de torque é aceitável. A versão com rolamentos de esferas utiliza rolamentos de esferas de precisão em miniatura que são adequados para aplicações de alta velocidade e ultra-baixo binário. Uma ligação segura ao codificador da série S5 é feita através de um conector de travamento de 5 pinos (versão de uma extremidade) ou 10 pinos (versão diferencial) (vendido separadamente). Os conectores de encaixe estão disponíveis na US Digital com várias opções de cabos e comprimentos. O condutor da linha diferencial interna (26C31) pode fornecer e afundar 20mA a níveis TTL para versões diferenciais. O receptor recomendado é o 26C32 padrão da indústria. A imunidade máxima ao ruído é alcançada quando o receptor diferencial é terminado com uma resistência 150 Ω em série com um condensador .0047 μF colocado ao longo de cada par diferencial.
