Sistema de inspeção com câmera SURFSCAN CVT820

CCDde defeitos de superfícieem linha

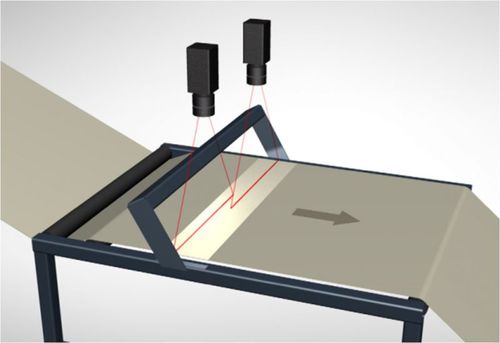

SURFSCAN CVT820 é aplicado na maior parte no metal e na produção não metálica da tira em moinhos de laminação para monitorar os defeitos de superfície da tira pela câmera do CCD e pela unidade de controle. Este dispositivo ajuda a melhorar a qualidade da produção e a eliminar ou minimizar o desperdício. Princípio dos dispositivos: O dispositivo de superfície da inspeção de SURFSCAN é baseado na análise de computador da superfície de metal que é inspecionada por câmaras digitais. A superfície de metal é iluminada pelas luzes a rendimento elevado baseadas na tecnologia do diodo emissor de luz. A superfície iluminada é do que feita a varredura pela linha câmeras da varredura. Estes tipos de câmeras têm somente uma fileira de elementos sensíveis à luz. A imagem inteira é criada pelo movimento de superfície. A vantagem da linha câmeras da varredura está a uma velocidade que conseguem. SURFSCAN incorpora a linha dupla múltipla câmeras da sensibilidade da varredura com definição de até 5136 pixéis, com até 70MHz linha largura da freqüência e dos 12 dados de bocado. A imagem é analisada nas etapas e em definições múltiplas. A qualidade total da superfície é avaliada de acordo com critérios pré-ajustados ou pelos critérios exigidos pelo cliente. Mais, todos os defeitos locais, que criarem a heterogeneidade de superfície, são detectados igualmente. Estes defeitos são por exemplo dentes, riscos, poços, etc. Os defeitos locais são analisados mais. Para cada falha um número de características são determinadas. Cronometre dados, posição do defeito e a periodicidade possível é tomada em consideração igualmente. Estas características são usadas para descrever o defeito na maneira numérica que pode ser reconhecida por um classificador. SURFSCAN é um sistema um pouco do que o dispositivo.
