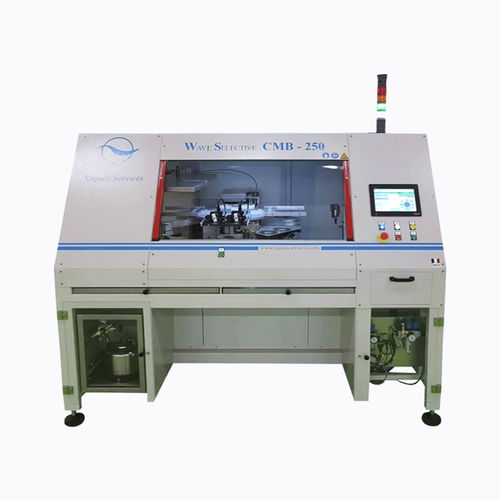

Máquina de brasagem com carrossel

por miniondaautomáticarotativa

Carrossel para PCB - Designação: Carrossel para PCB / cartão electrónico - Modelo: Minivague com bomba eletromagnética - Dimensões máximas da PCB: 400 x 400 mm - Tempo de ciclo: Mínimo 10 segundos, dependendo das opções - Potência / Voltagem: 11 kW / 400V + N + T - Peso vazio / peso da liga: 850 Kg / 12 Kg Carrossel de Brasagem com Bomba Magnética Mini-Onda Selectiva: Zona de carga/descarga com fibras ópticas para detecção de braços e presença de peças Zona de Fluxo Zona de pré-aquecimento (opcional) Área de brasagem Barreiras intangíveis Mesa rotativa com apoios de braços (4; 6 ou 8 estações) Gaiola para fluxo de garrafas Caixas de limpeza Armário elétrico Consola IHM com ecrã táctil Etiqueta de cor Dimensões: Comprimento 1350 mm x largura 1600 mm x Altura 2350 mm (As dimensões podem variar ligeiramente dependendo da configuração da estação). Área de Carga / Descarga Estação composta por uma fibra óptica para detecção de braço, 1 célula para detecção de peças e seus amplificadores. Um leitor de código de barras pode ser adicionado (no fornecimento de especificações) para lançamento por série ou por peça única. Zona de Fluxo "Fluxador de pulverização tipo "DropJet Estação de fluxo com mesa elétrica X / Y 2 eixos lineares 1 bico de pulverização automática Ø4 a 6 mm de impacto 1 pote de pressão em aço inoxidável - 5 litros MDC aço inoxidável - 0/7 bar Zona de pré-aquecimento (opcional) Estação com pré-aquecimento inferior por infravermelhos de onda curta de quartzo ou zona de pré-aquecimento por convecção (ar quente) Área de brasagem Mini Onda todo titânio Sistema de bombas eletromagnéticas Programação ponto a ponto ou online via PC Controle de nível de liga de potes Controle da altura da onda 1 Bocal molhável (diâmetro a definir na encomenda) Campânula de nitrogênio com tubo de aço inoxidável poroso Sistema montado em eixos elétricos X / Y / Z
