Sistema de inspeção com câmera GAPCHEK

automáticovisualpara medição de folga

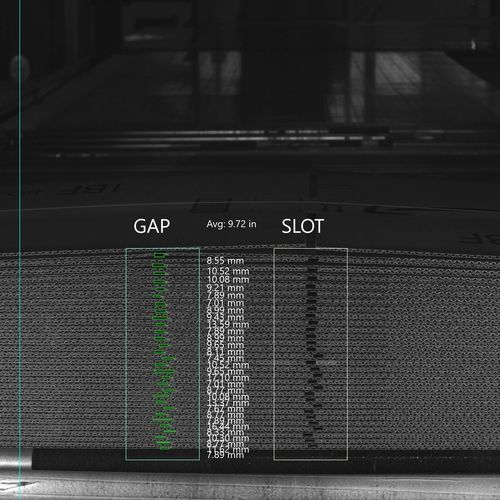

SISTEMA DE INSPECÇÃO DE CÂMARAS GAPCHEK GapChek tira imagens da parte frontal e traseira de cada pacote de caixas de papelão ondulado a fim de medir os espaços dobrados da junta do fabricante. Duas câmeras são montadas sobre a esteira após o contra-ejetor do Flexo-Folder-Gluer. Ambas as câmeras são fixadas em altura e montadas acima do feixe mais alto. Durante a configuração do pedido, ambas as câmeras são servo-posicionadas à direita ou à esquerda para alinhar-se com a localização aproximada da folga no feixe. Uma câmera imagina a face posterior do feixe para medir as folgas das bordas de fuga enquanto a outra câmera imagina a face frontal do feixe para medir as folgas das bordas de fuga. Um par de luzes perto de cada câmera ilumina os feixes durante a captura de imagens. As medidas de folga para cada caixa são exibidas no monitor localizado perto de uma unidade opcional de rejeição de feixe e caixas com folgas fora da tolerância são destacadas na tela para remoção. O sistema opcional de ejecção de fardos remove fardos com folgas defeituosas da linha de produção. Um operador é então capaz de classificar os defeitos do feixe ejetado.
