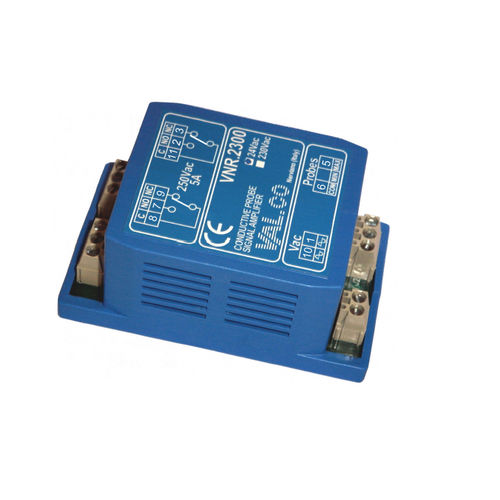

Amplificador de sinal ELECTRA – VNR 23

de comutaçãopara sensorem trilho DIN

A unidade de controlo VNR2300 foi concebida como interface de baixo custo para sondas de nível condutivas. Estas unidades electrónicas são utilizadas para controlar líquidos que têm uma condutividade eléctrica mínima de 10 S. O sistema baseia-se na medição da condutividade do líquido a controlar e funciona com baixo potencial e com correntes alternadas, de modo a evitar a incrustação dos eléctrodos e/ou a perfuração do tanque normalmente causada pela utilização de correntes directas, que provocam uma acção galvânica sobre os materiais O contacto do eléctrodo com o líquido sob controlo determina o accionamento de um relé no interior da unidade de controlo, sendo possível accionar qualquer sistema de alarme e/ou actuador. Utilizando várias sondas e várias unidades de controlo, devidamente ligadas, é possível realizar um sistema de dosagem e segurança - Sensibilidade ajustável a partir de 10S. - Saída de relé duplo. - Montagem em calha DIN. CONTROLO E REGULAÇÃO Controlo Desligar os cabos dos eléctrodos da placa de terminais (terminais 5 e 6). Curto-circuitar os terminais 5 e 6 da placa de terminais, nestas condições, os relés devem ligar-se. Regulação da sensibilidade. O aparelho é fornecido com uma regulação de fábrica de 60 µS. Submergir os eléctrodos no líquido a controlar, rodar o regulador lateral para obter a comutação dos relés.
