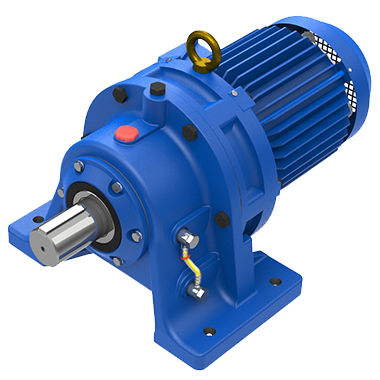

Redutor cicloidal HM series

coaxial> 10 kNmde múltiplos estágios

O VARITRON® Cycloid Drive, com o seu desenho único de engrenagem ciclóide, tem vantagens superiores aos redutores de velocidade que utilizam engrenagens dentárias involutas comuns. A chave para o desempenho e fiabilidade incomparáveis do VARITRON® Cycloidial Drive é que 67% dos componentes de redução estão sempre em contacto, em comparação com as engrenagens helicoidais e as engrenagens planetárias que utilizam apenas contacto dentário limitado. Ao contrário dos modelos de engrenagens, os componentes de redução Varitron® funcionam em compressão em vez de cisalhamento, o que resulta em suportar cargas de choque superiores a 500%, proporcionando um desempenho excepcional, fiabilidade e longa duração na maioria das aplicações severas. - Alta Eficiência Rolling Contact - Todos os componentes principais de transmissão de torque rolam; eles não deslizam. O movimento de rolagem contribui para uma fricção mínima e alta eficiência. A eficiência de um estágio aproxima-se de 93%, e a eficiência de dois estágios aproxima-se de 86%. - Durabilidade e Longa Vida Útil O perfil do dente da engrenagem do VARITRON® Cycloid Drive permite a partilha da carga por um número de dentes, não sendo assim susceptível à quebra do dente. Pelo menos 66% dos rolos de engrenagem anelares e lóbulos de disco cicloidial partilham a carga de choque sob compressão. Além disso, os principais componentes de transmissão de torque dentro do VARITRON® Cycloid Drive são feitos de 52100 (JIS SUJ2) aço de alto teor de crómio de carbono temperado à dureza Rockwell de HRC 61~63 e com rectificação de precisão. O resultado final é que o Varitron Cycloid Drive é capaz de suportar carga de choque intermitente até 500% da sua classificação de torque de catálogo.vere aplicações.
