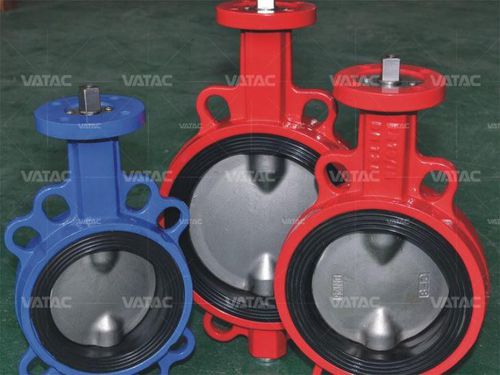

Válvula borboleta

eletro-hidráulicapneumáticamanual

As Válvulas Borboleta Concêntricas Wafer são projetadas para manter uma vedação contra pressão diferencial bidirecional para evitar refluxo em sistemas projetados para fluxo unidirecional. Ela realiza isto com uma vedação de ajuste estanque, ou seja, junta, o-ring, usinagem de precisão e uma face plana da válvula nos lados a montante e a jusante da válvula, as válvulas têm insertos roscados em ambos os lados do corpo da válvula. Isto permite que elas sejam instaladas em um sistema usando dois conjuntos de parafusos e sem porcas. A válvula é instalada entre duas flanges utilizando um conjunto separado de parafusos para cada flange. Esta configuração permite que cada lado do sistema de tubulação seja desconectado sem perturbar o outro lado. As Válvulas Borboleta Concêntricas Vatac Wafer Concentric Butterfly são com as principais características abaixo: » ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202 » Materiais: Ferro Fundido e Ferro Fundido Dúctil » Classificações de pressão: ANSI 150#, PN10, PN16 » Faixas de tamanho: 2" a 48"- 50mm a 1200mm (Tamanhos maiores sob consulta) » Termina as ligações: Wafer "Sedes pcionais": Resiliente NBR, EPDM, VITON "ctuações": Manual, Pneumática, Elétrica, Hidráulica (Contrapeso) e Eletro-hidráulica
