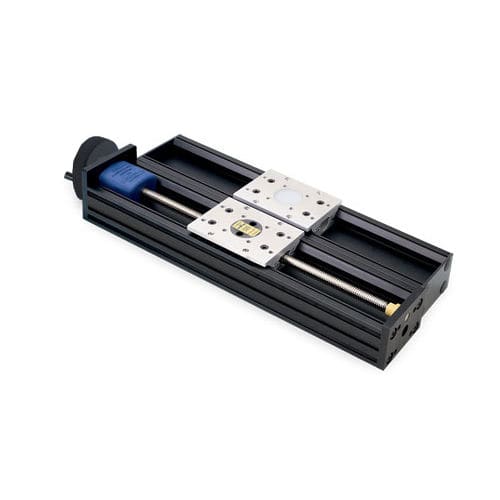

Mesa de coordenadas linear BiSlide®MT10 series

manualtipo rabo de andorinhamodular

Os sistemas de posicionamento multi-eixo de precisão exagerada podem ser montados de forma rápida e fácil usando os conjuntos manuais BiSlide da Velmex. Estão disponíveis várias versões operadas manualmente, incluindo Free-motion, Lead Screw com Manivela e Manivela, Tandem e Montagens Verticais de Manivela Lateral. O design modular do estágio de posicionamento Velmex BiSlide o torna altamente configurável para uma infinidade de diferentes aplicações de controle de movimento. O conjunto manual BiSlide está disponível em uma escolha de distâncias de percurso linear de até 84 polegadas. Construídos com revestimento duro anodizado, caminhos de encaixe em alumínio e rolamentos de PTFE de movimento suave; BiSlides proporcionam maior rigidez para maior vida útil e movimento mais preciso. BiSlides tem uma capacidade de carga de 300 lbs. (136 kg.) horizontalmente e 100 lbs. (45,4 kg.) verticalmente. A precisão em linha reta é de 0,003" (0,076 mm) em toda a distância percorrida. A repetibilidade é de 0,0002 polegadas (0,005 mm) Como os componentes BiSlide são intercambiáveis, eles podem ser facilmente reconfigurados conforme a necessidade. Os sistemas de um, dois e três eixos são criados através do simples aparafusamento de componentes padrão utilizando as vantagens do enquadramento com ranhura T.
