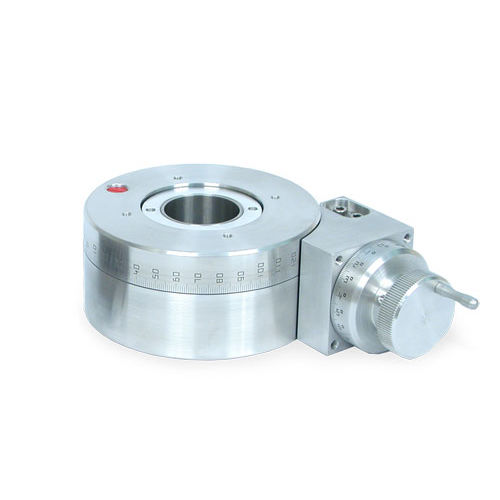

Mesa rotativa indexadora manual A48 series
verticalpara máquina-ferramentade alta precisão

Mesa rotativa indexadora manual - A48 series - VELMEX, Inc. - vertical / para máquina-ferramenta / de alta precisão
Mesa rotativa indexadora manual - A48 series - VELMEX, Inc. - vertical / para máquina-ferramenta / de alta precisão
Mesa rotativa indexadora manual - A48 series - VELMEX, Inc. - vertical / para máquina-ferramenta / de alta precisão - imagem - 2
Mesa rotativa indexadora manual - A48 series - VELMEX, Inc. - vertical / para máquina-ferramenta / de alta precisão - imagem - 3
Mesa rotativa indexadora manual - A48 series - VELMEX, Inc. - vertical / para máquina-ferramenta / de alta precisão - imagem - 4
Guardar nos favoritos
Comparar


Características

Acionamento
manual
Configuração
vertical
Aplicações
para máquina-ferramenta
Outras características
de alta precisão, com rolamento de esferas
Diâmetro

127 mm
(5 in)

Descrição

As Mesas Rotativas Velmex fornecem movimentos rotativos precisos e contínuos para digitalização, montagem, teste e produção. São um método conveniente e preciso de posicionamento rápido ou rotação de uma carga útil. As mesas são oferecidas em duas configurações - Mesas Rotativas e Mesas Rotativas. As Mesas Rotativas utilizam um desenho robusto de transmissão sem-fim e de engrenagens com um rolamento central de esferas rotativo para girar a carga útil. Estão disponíveis tanto manuais como motorizadas. A Mesa Giratória maior pode suportar cargas úteis até 200 lbs. (90,7 kg) e a mais pequena pode suportar cargas úteis até 50 lbs. (22,6 kg) Série A48 - Três modelos com relações de transmissão de 18:1, 36:1 e 72:1. A série B4800 tem uma capacidade de carga até 200 lbs. (90,7 kg.) horizontalmente e 25 lbs. (11,3 kg.) verticalmente. (A carga útil que pode suportar verticalmente depende da relação da engrenagem. Quanto menor a relação, menor o peso que pode suportar) O tempo de rotação a 600 rpm varia de 1,8 a 7,2 segundos, respectivamente. A série apresenta um fuso oco ou uma abertura clara no centro. O acabamento em alumínio é padrão.

---
