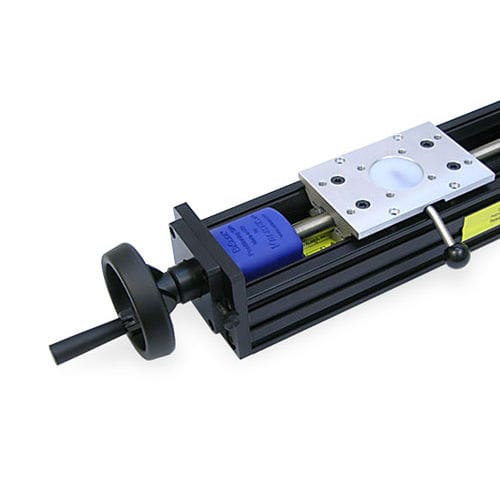

Mesa de coordenadas linear BiSlide®MR10 series

manualde um eixotipo rabo de andorinha

O Velmex BiSlide que posiciona o projeto modular da fase faz altamente configurável para uma multidão de aplicações diferentes do movimento-controle. O conjunto manual de BiSlide está disponível em uma escolha de distâncias do curso lineares até 84 polegadas. Construído com maneiras anodizadas, de alumínio do duro-revestimento da ensamblagem e rolamentos lisos do movimento PTFE; BiSlides entrega uma rigidez mais alta para uma vida mais longa e um movimento mais preciso. BiSlides tem uma capacidade de carga de 300 libras. (136 quilogramas.) horizontalmente e 100 libras. (45,4 quilogramas.) verticalmente. A precisão em linha reta é 0,003" (0,076 milímetros) sobre a distância do curso inteira. A repetibilidade é 0,0002 polegadas (0,005 milímetros). Porque os componentes de BiSlide são permutáveis, podem facilmente ser reconfigurados em caso de necessidade. Um, dois e três sistemas da linha central são criados simplesmente aparafusando junto os componentes padrão que utilizam as vantagens da moldação do T-entalhe.
