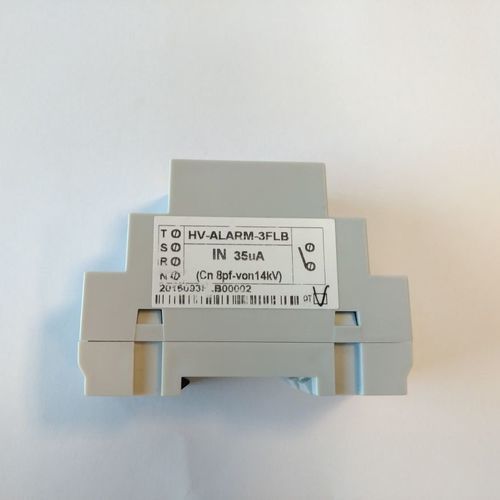

Indicador de tensão SDY-CTR

de LEDpara trilho DIN

Estes indicadores de presença de tensão são utilizados juntamente com isoladores capacitivos para obter informações da rede a que estão ligados. O SDY 5811 foi concebido, testado e construído segundo a norma Enel DY 811. É construído em quatro partes; uma base fixa e três partes removíveis, uma para cada fase. A base é concebida para ligar o dispositivo RGDAT seguindo a norma Enelstandard GSTP001 (ex DY 1059). Cada lâmpada permanece desligada quando a tensão fase-fase é inferior a 2kV, por outro lado, ela pisca quando a tensão ultrapassa os 6,6 kV. CTR é um indicador de presença de tensão acústica. Quando a entrada de tensão de linha excede um determinado nível e, ao mesmo tempo, a saída é fechada, produz um sinal acústico. Este dispositivo recebe sinais de isoladores com acoplamento capacitivo, sejam buchas ou isoladores de postes, ligados ao aparelho de comutação. Este dispositivo pode trabalhar em paralelo com outros indicadores de presença de tensão como ENEL DY 811, sem afectar os desempenhos. (*). Quando ligado com isoladores capacitivos Enel DJ 1054, CTR está em conformidade com Enel DJ 1550: significa que o indicador de presença de voltagem não emite um bip até 2kV. O alarme activa-se - quando a saída está fechada - acima de 6,6kV. Este desempenho é garantido mesmo que apenas uma fase esteja em funcionamento.
