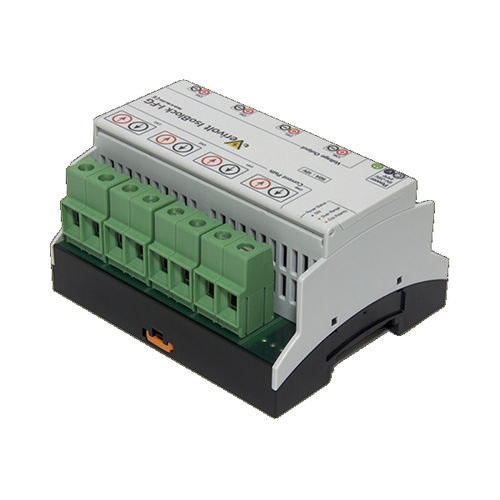

Sensor de corrente tipo fluxgate IsoBlock I-FG-4c

para trilho DIN

“ Características C.C. à largura de banda 300kHz Instalação simples Gota na tensão que detecta para canalizar o isolamento a algum DAQ Trilho do RUÍDO que fixturing para a instalação rápida Detalhes O Atual-FG-SC de IsoBlock é (uns quatro) módulos do canal 4 (SC) projetados para as medidas atuais isoladas de alta qualidade até 50 ampères. Fornece o isolamento 1200V preliminar-à-secundário, que permite que os usuários monitorem um variado das correntes em potenciais diferentes. A metodologia atual-FG da Fluxo-porta dos usos de IsoBlock para medir a corrente que corre através do condutor da entrada. Essencialmente, esta técnica trabalha colocando um toróide com um número alto de voltas (secundárias) em torno do trajeto atual da entrada (preliminar), quando uns circuitos do fim-laço controlarem a corrente com o secundário para anular para fora o campo magnético dentro do toróide. A corrente de entrada é obtida então multiplicando a corrente dos circuitos do controle pelo número de voltas do secundário. Isto é seguido por um filtro da anti-serrilha e por uma fase de acondicionamento à saída um sinal de ±5V. O fatora de formulários compacto do módulo atual-FG de IsoBlock permite usuários aos sistemas de vigilância altos da densidade do canal da instalação, fazendo o ideal para systems. \ /html distribuídos e portáteis”
