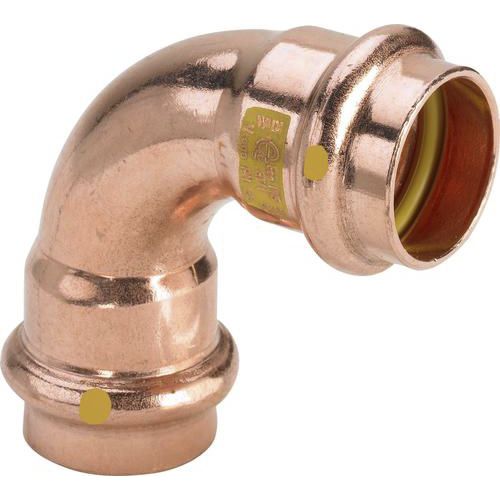

Sistema de conexão de prensa de fluxo optimizado feito de cobre (99,9% Cu-DHP), bronze gunmetal ou silício para tubos de cobre. Conectores de prensa para protecção do elemento de vedação equipado com guia cilíndrica para tubos. Conectores de prensa de d64.0 com anel de corte em aço inoxidável para garantir a resistência mecânica da ligação. A força de prensagem localiza-se antes e atrás do assento do elemento de vedação. Adequado para instalações de encastrar e de pré-moldar de tubos de elevação e instalações de pavimento.
Marcação
Fabricante, dimensão do tubo, lote, marcas de aprovação (DVGW), ponto amarelo na extremidade da prensa, rectângulo amarelo com a inscrição "Gas MOP 5 / GT1", etiqueta laranja destacável como indicador de prensa de d64.0
Elementos de selagem
HNBR (borracha de acrilonitrilo butadieno hidrogenada), amarelo, pré-montado
Ferramentas
A segurança funcional dos sistemas de conectores de prensa Viega depende principalmente do estado impecável das ferramentas de prensagem utilizadas. Para o fabrico das conexões de prensar, a Viega recomenda a utilização das ferramentas de prensar Viega. As ferramentas de prensar da Viega têm de ser mantidas regularmente por parceiros de serviço autorizados.
Áreas de aplicação
Gás natural/gás liquefeito
Nota
A utilização do sistema para outras áreas de aplicação e meios que não as descritas deve ser acordada em consulta com a Viega! Informações detalhadas sobre aplicações, restrições e normas e directivas nacionais podem ser encontradas nas informações sobre produtos, impressas ou na página web da Viega.
Nota - Normas e aprovações
Conectores de prensa testados de acordo com a ficha de trabalho DVGW W 534 com marca de teste DVGW.
Aprovação para d12-64.0, de acordo com o número de registo DVGW. DG 4550AU0070.
Conectores de prensa adequados para tubos de cobre, em conformidade com
---
