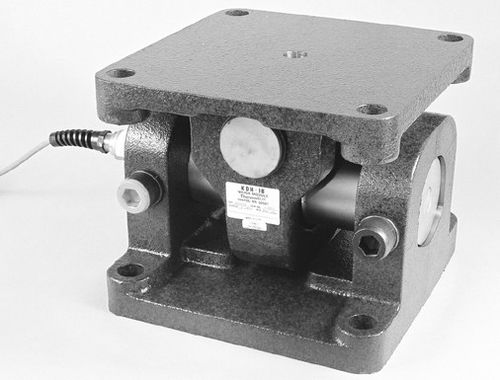

Célula de carga de cisalhamento duplo KDH-1B

tipo blocostrain gaugede pesagem

Os módulos de pesagem da série KDH-1B utilizam um design exclusivo de viga de cisalhamento de extremidade dupla que produz um sensor de pesagem de inventário ou processo compacto e de alta resistência. Para utilização em grandes recipientes de inventário e de processo, os módulos oferecem um design sem verificação (sem verificação ou hastes de fixação), perfil baixo e espaçamento simétrico dos parafusos. A placa superior flutuante e a disposição do garfo permitem que o módulo se adapte à expansão e contração térmica do recipiente sem erros de medição. A resistência à carga lateral proporciona uma elevada precisão em sistemas sujeitos a cargas de vento e vibração. O encaixe de conduta integral e as cavidades envasadas proporcionam uma proteção superior contra a humidade e a lavagem com mangueira. Ideais para estruturas pesadas que requerem um "sobredesign" inerente, os módulos KDH reforçam a tarefa de engenharia de cumprir ou exceder as normas ANSI/ASCE 7-98. Os módulos KDH-1B destacam-se onde são criadas forças adversas pelo vento, expansão térmica e terramotos. Características - Gama de capacidades: 200K e 300K lb (90,7K e 136K kg) - Perfil baixo e baixa deflexão com padrão de parafusos de montagem simétrico para uma instalação fácil - O design flutuante permite a expansão e contração térmicas - Design de auto-verificação resistente a sismos e ventos - Aprovação FM e CSA para locais perigosos
