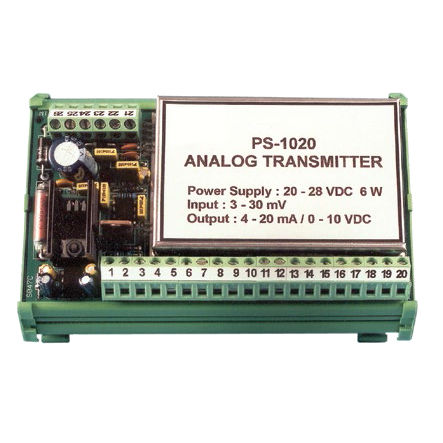

Transmissor de pesagem analógico PS-1020

em trilho DIN

Os transmissores PS-1020 são condicionadores de sinal de célula de carga autónomos concebidos em torno de um amplificador de instrumentação analógica de precisão. As unidades são alimentadas a 24Vdc e fornecem uma alimentação de excitação bem regulada para até quatro células de carga de 350 ohm de ponte. A configuração simples é realizada utilizando interruptores DIP e vasos de revestimento. O somatório integral das células de carga elimina a necessidade de caixas de junção externas. As aplicações típicas incluem sistemas de conversão de contentor ou tremonha e medição de inventário de ingredientes. Plástico ABS padrão, projeto em trilho DIN permite a montagem próxima aos transdutores do sistema, reduzindo assim os custos de instalação. Uma régua de terminais de 20 posições integral fornece conexões para até quatro transdutores de células de carga. Todas as conexões elétricas são fixadas com terminais de parafuso. A BLH oferece a fonte de alimentação PS-121, 24Vdc (folha de dados #12155), para a operação PS-1020 Características - Condicionador de sinal completo da célula de carga - Fornecimento preciso de 10 VDC de excitação para até 4 células de carga - Saída analógica selecionável 0-5, 0-10 VDC ou 4-20 mA - Ajustes independentes de zero e vão - Montagem "snap track" em trilho DIN - Unidade de soma da célula de carga interna - Ilustração analógica ajustável
