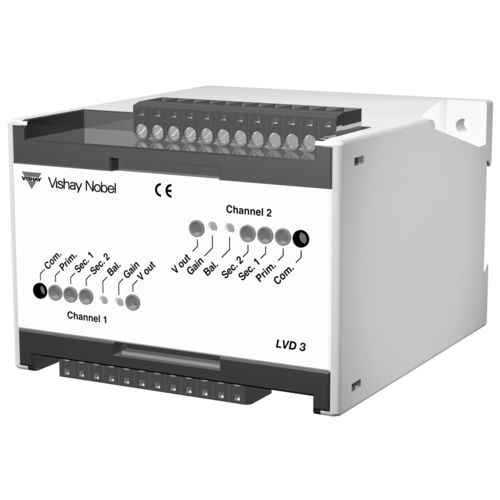

Condicionador de sinal para trilho DIN LVD 3

para transdutor LVDT

O condicionador de sinal LVDT 3 é desenvolvido para medições precisas e rápidas de posição por meio de transdutores LVDT. O módulo consiste em dois canais idênticos, isolados eletricamente um do outro e da fonte de alimentação. Cada canal possui um oscilador que alimenta o transdutor com excitação AC, entradas para os dois sinais sensíveis de posição do transdutor e um amplificador de sinal ajustável com saída de corrente e tensão. A calibração dos transdutores LVDT 3 e LVDT conectados é facilmente realizada por chaves, potenciômetros e soquetes de teste no módulo. O LVD 3 é montado em um trilho DIN ou em qualquer superfície de latão. Todas as conexões elétricas ao módulo são feitas através de um bloco de terminais plug-in para cada canal. Características - 2 canais de medição individuais - Excitação do transdutor: 2,5-3,2 kHz - Feedback primário ou feed-back de soma - Saída de voltagem: 0-10 ou ±10 V - Saída de corrente: 4-20 mA - Fonte de alimentação: 24 VDC - Instalação rápida em DIN-rail - Marcação CE - cumpre a CEM
