Célula de carga de tensão HTZ-3
tipo blocostrain gaugeem aço inoxidável

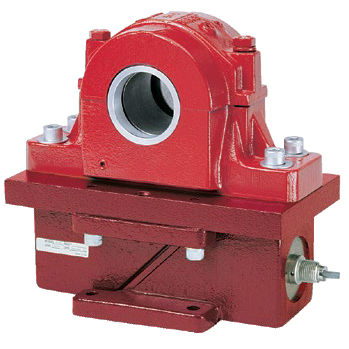

Célula de carga de tensão - HTZ-3 - Vishay Nobel Transducers - tipo bloco / strain gauge / em aço inoxidável
Célula de carga de tensão - HTZ-3 - Vishay Nobel Transducers - tipo bloco / strain gauge / em aço inoxidável
Célula de carga de tensão - HTZ-3 - Vishay Nobel Transducers - tipo bloco / strain gauge / em aço inoxidável - imagem - 2
Guardar nos favoritos
Comparar


Características

Tipo
de tensão
Estrutura
tipo bloco
Tecnologia
strain gauge
Outras características
em aço inoxidável, IP65, robusta
Capacidade

MÁX: 50.000 lb
(22.679,62 kg)

MÍN: 500 lb
(226,8 kg)

Descrição

Os módulos de medição de tensão de banda HTZ-3 são projetados para montar diretamente abaixo dos blocos de travesseiros de rolos em instalações novas ou existentes. Cada módulo inclui uma almofada de montagem integral para uso com uma placa adaptadora de blocos de travesseiros opcional. O design da placa adaptadora permite a medição para cima ou para baixo e fornece pontos de paragem de segurança em cada canto da instalação. Os transdutores são usinados em aço inoxidável de alta resistência para produzir uma robusta seção de detecção de feixe .I. Um conjunto completo de ponte de Wheatstone com compensação de temperatura, Folha SR-4®, Strain Gages são acoplados a esta seção e calibrados para precisão. A estabilidade de temperatura resultante é devida à estreita correspondência entre o coeficiente de expansão da seção de detecção e os strain gages. A vedação do módulo atende aos requisitos NEMA 4 e IP65. Um conector de conduíte de cabo integral, strain gages selados em epóxi e um transdutor em aço inoxidável garantem confiabilidade a longo prazo em locais úmidos ou de lavagem. O espaço necessário abaixo do mancal do bloco de travesseiros é mínimo, resultando em alterações insignificantes no perfil da linha em instalações de retroajuste. A altura total do módulo de 1000 libras é de 2 polegadas. O BLH fornece recomendações de dimensionamento HTZ-3 com base na configuração real do rolo sensor. Os módulos são calibrados e certificados com sinais de saída combinados para permitir a calibração do sistema no local, com botões de pressão. Características - Faixa de capacidade: 500, 1K, 2K, 5K, 10K, 20K e 50K lb (227, 454, 907, 2,27K, 4,54K, 9K e 22,7K kg) - Robusta secção de detecção de feixe "I" em aço inoxidável - As forças resultantes medem na direção ascendente ou descendente - Ponte completa de Wheatstone com strain gages de folha SR-4® - Calibração de fábrica elimina a necessidade de pesos de teste no local

---
