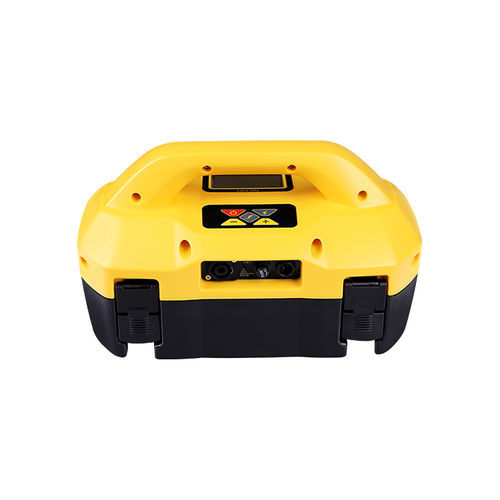

Emissor LED Loc3 – 5

de corrente

O transmissor de banda larga de 5 watts tem frequências de indução e ligação direta seleccionáveis de 98Hz a 200kHz, modo SD (Signal Direction), deteção de falhas e medição de resistência real até 1 Mohm. O ecrã de matriz de pontos de duas polegadas por uma polegada com retroiluminação LED mostra a corrente de saída, o tipo de ligação, os volts, a resistência, a frequência, o volume, o estado da bateria e os avisos de alta tensão. A ligação opcional do transmissor (Tx-Link) instalada no recetor e no transmissor, permite o funcionamento remoto do transmissor a partir do recetor. O alcance da ligação do transmissor de rádio depende da existência de uma "linha de visão" clara entre o recetor e o transmissor, mas é normalmente de cerca de 300 m /985 pés. A função do modo de Direção do Sinal (SD) verifica se a linha que está a ser localizada é o alvo ao qual o transmissor está ligado. Quando um transmissor é conectado a uma linha de destino, o sinal viaja ao longo dela e encontra o caminho mais fácil para voltar, geralmente através do solo e da estaca de terra. No entanto, muitas vezes o sinal voltará ao longo das utilidades adjacentes que oferecem uma rota mais fácil. Como resultado, pode haver vários sinais irradiando de serviços públicos na área, dificultando a identificação da linha alvo. Estes sinais de retorno estão tipicamente a viajar na direção oposta ao sinal aplicado. A função Signal Direction (Direção do Sinal) identifica a direção em que o sinal está a fluir e, consequentemente, a linha de destino. Embalado numa caixa IP54 leve, robusta e ergonómica, o transmissor fornece uma saída de corrente consistente nos modos de ligação direta, pinça ou indução e proteção contra ligação inadvertida a tensões de entrada até 240V.
