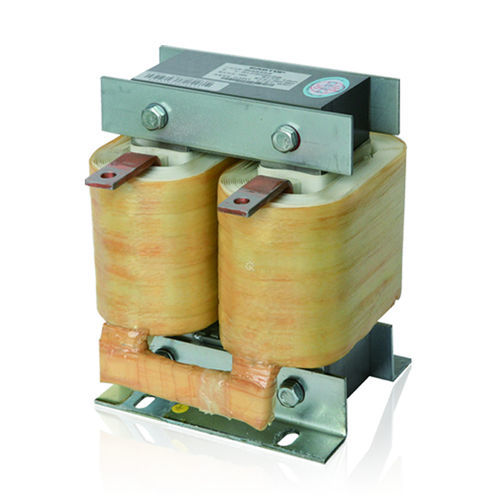

Bobina de bloqueio CC FWI-CKO3

monofásicade harmônicoslinear

Adicione VTdrive DC Link Chokes em série com o barramento CC interno: Reduzir os harmônicos da linha de entrada CA Ajude a cumprir os limites do IEEE-519 Absorver os picos de tensão/corrente Reduzir a ondulação AC no barramento DC Reduzir as taxas dV/dT e dI/dT Resolver problemas de disparo por sobretensão Reduzir a sobretensão transitória do barramento CC Quando adicionado entre o retificador de entrada e o capacitor de barramento, o estrangulador de link melhorará a forma de onda do barramento CC e a forma de onda de entrada CA. Neste local, o reator CC reduzirá a quantidade de ondulação CA no barramento CC, reduzirá os harmônicos da linha de entrada CA e oferecerá proteção contra disparos incômodos devido a picos de tensão, como os causados pela comutação do capacitor. No entanto, um estrangulador de ligação DC não oferecerá protecção aos rectificadores de entrada. As bobinas de ligação CC oferecem a vantagem de maximizar a indutância do circuito por razões de qualidade de energia, mas sem causar uma queda de tensão na linha de entrada CA. As bobinas do link CC podem ser usadas individualmente, tipicamente no barramento CC positivo, ou em pares com um cada em ambos os barramentos positivo e negativo. Quando dois reatores CC são usados no barramento, a indutância é aditiva. Você precisará de duas vezes mais indutância no barramento CC do que a usada na entrada CA (por fase) para realizar o mesmo desempenho experimentado com reatores de entrada CA. Para um melhor desempenho, combine o uso de um reator de entrada AC e um estrangulador de ligação DC.
