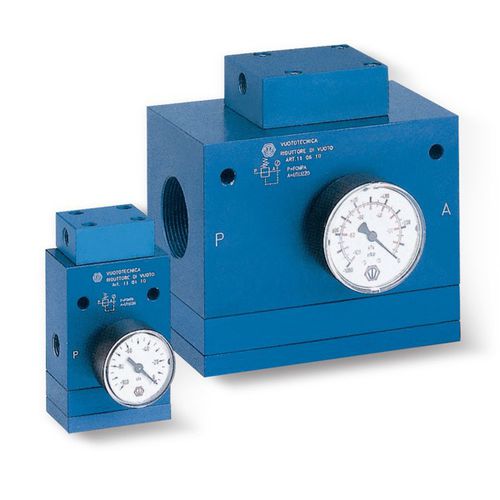

Controlador de vácuo de diafragma 110130

com ponteiro

Reguladores de vácuo com regulação pneumática Os reguladores de vácuo com regulação pneumática diferem dos anteriores pela forma como regulam o nível de vácuo; de facto, em vez de atuar manualmente sobre o parafuso de regulação, é necessário atuar sobre a alimentação de ar comprimido do cilindro pneumático: quanto maior for a pressão, maior será o nível de vácuo e vice-versa. Os reguladores de vácuo são utilizados para ajustar o nível de vácuo pré-definido e mantê-lo constante (vácuo secundário), independentemente do nível de vácuo da bomba (vácuo primário). Ao contrário das válvulas de regulação de vácuo, os reguladores não introduzem ar no circuito, produzindo assim mais pontos de aperto com diferentes valores de vácuo, a partir de uma única fonte de vácuo. O seu princípio de funcionamento baseia-se na ação de contraste entre um cilindro pneumático de curso curto e um pistão flutuante acionado pelo diferencial de pressão existente entre o vácuo secundário e a pressão atmosférica. Características técnicas - Funcionamento: regulador de membrana e de pistão. - Pressão de alimentação: --- de 0 a 3 bar (g) para os reguladores item 11 ... 30 --- de 0 a 5 bar (g) para os reguladores do artigo 11 ... 80 - Pressão de trabalho regulável: --- de 800 a 1 mbar abs. para os reguladores art. 11 ... 30 --- de 980 a 1 mbar abs. para os reguladores art. 11 ... 80 - Capacidade: de 2 a 160 m3/h - Temperatura ambiente: de -10 a +80 °C. - Posição de instalação: qualquer.
