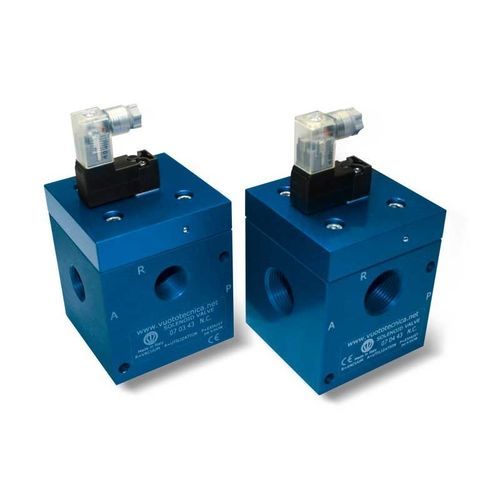

Válvula solenoide de ação direta 070x43Nx series

de 3 viasNONF

Electroválvulas de vácuo de 3 vias de acionamento direto com bobina eléctrica de baixa absorção Estas electroválvulas de vácuo de três vias e duas posições de acionamento direto possuem obturadores cónicos servo-controlados pelo vácuo. São normalmente fechadas de série, mas podem ser fornecidas normalmente abertas a pedido. São compostas por um corpo em alumínio anodizado onde se encontram as ligações, dois obturadores de silicone montados numa haste em aço inoxidável e uma membrana em composto especial reforçado. Uma electroválvula piloto activada por uma bobina eléctrica incorporada gere o vácuo no servo-controlo. O princípio de funcionamento destas electroválvulas baseia-se no diferencial de pressão entre a bomba ou o gerador de vácuo e a pressão do ar aspirado. Ao enviar esta "pressão diferencial" para o servocomando através da electroválvula piloto, os obturadores podem ser controlados sem ar comprimido ou molas. Devido ao seu princípio de funcionamento acima referido, não são recomendados em instalações com níveis de vácuo baixos (inferiores a 850 mbar absolutos, igual a 15 % de vácuo). A ausência de molas, fricções e tensões dinâmicas internas favorece uma elevada velocidade de resposta e garante um funcionamento duradouro. As bobinas eléctricas da electroválvula-piloto são totalmente revestidas a plástico em resina sintética, estanques, classe de isolamento F (até 155°C) de acordo com a norma VDE, com ligações eléctricas de dois terminais de 3 mm para conectores em conformidade com a norma EN 175301-803 (ex DIN 43650) - C. Grau de proteção IP 54; IP 65 com conetor inserido. Disponível para as tensões 12-24V/50-60Hz e 12-24VDC. Tolerância permitida sobre o valor da tensão nominal: ±10%. Potência eléctrica máxima: 2 W
