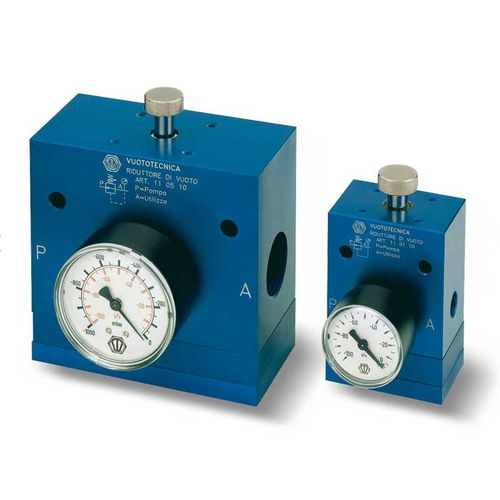

Controlador de vácuo de diafragma 110 series

com ponteiro

Estes dispositivos controlam o nível de vácuo, mantendo-o constante no valor pré-estabelecido (vácuo secundário), independentemente do caudal da rede e das flutuações no nível de vácuo (vácuo primário). Operam por pistão de membrana e exploram o diferencial de pressão entre o vácuo secundário e a pressão atmosférica. Ao contrário das válvulas de controle de vácuo, os redutores não liberam ar no circuito, permitindo assim a criação de mais pontos de aderência tomados em diferentes graus de vácuo, a partir de uma única fonte de vácuo. O nível de vácuo é ajustado manualmente girando o parafuso serrilhado no sentido horário para aumentá-lo, e no sentido anti-horário para diminuí-lo. Características técnicas - Funcionamento: regulador de pistão de membrana - Pressão de operação ajustável: de 800 a 1 mbar abs. - Caudal: de 2 a 160 m3/h. - Temperatura ambiente: de -10 a +80 °C - Posição de instalação: qualquer Utilização A melhor utilização dos redutores de vácuo é em instalações centralizadas onde, independentemente do nível de vácuo da instalação, cada saída pode ser ajustada dentro desse valor. Além disso, eles são necessários sempre que o vácuo de trabalho deve ser menor do que o vácuo primário.
