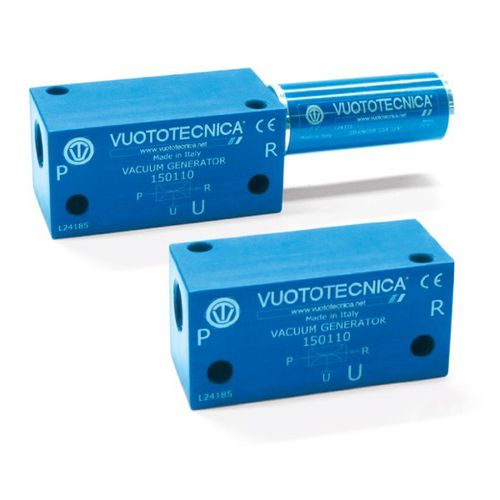

O funcionamento do gerador de vácuo de estágio único é baseado no princípio Venturi.
Ao alimentar o gerador com ar comprimido em P, será gerado vácuo na ligação U, enquanto que tanto a alimentação como o ar aspirado serão libertados através de R.
Ao interromper o fornecimento de ar em P, o efeito do vácuo em U também irá parar. A pressão ideal de alimentação de ar é normalmente 6 bar, mas para geradores com as letras LP no seu item, uma pressão inferior a 4 bar é suficiente para obter o melhor desempenho. A pedido, os geradores de vácuo podem ser fornecidos com um silenciador de alta supressão de som instalado na conexão de exaustão R.
Os geradores de vácuo de estágio único são geralmente utilizados para controlar copos de vácuo, para agarrar e manusear objetos não porosos e equipamentos com baixa vazão requerida.
São totalmente fabricados com alumínio anodizado, com ejectores de latão ou alumínio, dependendo dos artigos.
---
