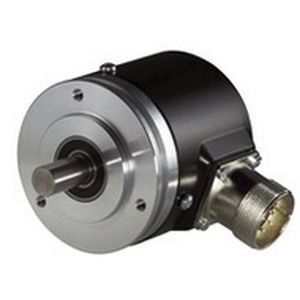

Encoder rotativo incremental IS700
de eixo maciçode flange sincronizadorRS-422

encoder rotativo incremental
encoder rotativo incremental
Guardar nos favoritos
Comparar


Características

Tipo
incremental
Características mecânicas
de eixo maciço, de flange sincronizador
Sinal de saída
RS-422
Material
em alumínio, em aço inoxidável
Grau de proteção
convencional, IP65
Aplicações
industrial
Outras características
para serviço pesado
Resolução de encoders incrementais (pulsos/revolução)

MÁX: 50.000 unit

MÍN: 1 unit

Diâmetro do eixo

MÁX: 12 mm
(0,47 in)

MÍN: 10 mm
(0,39 in)

Velocidade de rotação

6.000 rpm
(37.699 rad.min-1)

Frequência de saída

300 kHz

Temperatura de processo

MÁX: 100 °C
(212 °F)

MÍN: -20 °C
(-4 °F)

Descrição

Os encoders incrementais têm um número definido de impulsos por rotação (PPR). Os sinais de saída são os sinais A e B deslocados em 90 graus eléctricos, bem como o impulso de referência Z. Estes sinais, bem como os sinais invertidos, estão disponíveis em diferentes configurações. RS422 (TTL) ou Push-Pull (HTL) são as variantes mais comuns como saída do driver. Os encoders incrementais são particularmente adequados para determinar medições de velocidade, ângulo ou distância Dimensões: Ø 70 mm Sinais: A, /A, B, /B, Z, /Z Tensão de alimentação: 4,75-30 VDC

---

Tradução automática  (ver texto original em inglês)

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da W+S Meßsysteme GmbH

Outros produtos W+S Meßsysteme GmbH

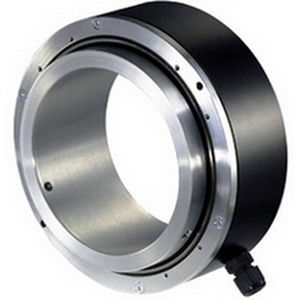

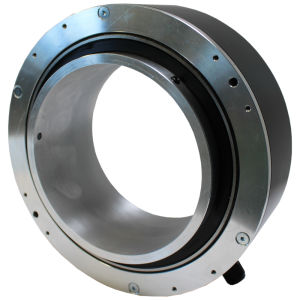

INCREMENTAL ENCODERS
