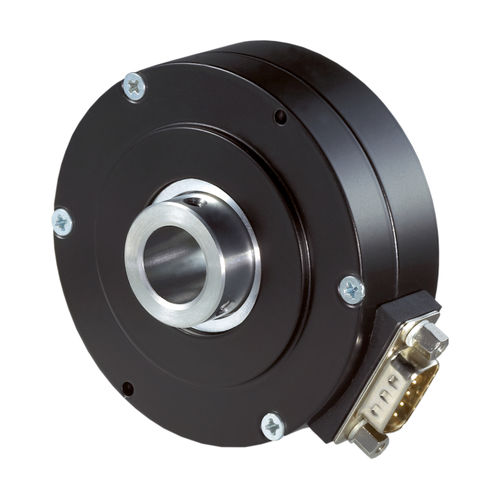

Encoder rotativo incremental IH740
de eixo ocoRS-422em alumínio

encoder rotativo incremental
encoder rotativo incremental
Guardar nos favoritos
Comparar


Características

Tipo
incremental
Características mecânicas
de eixo oco
Sinal de saída
RS-422
Material
em alumínio, em aço inoxidável
Grau de proteção
IP65
Outras características
para serviço pesado
Resolução de encoders incrementais (pulsos/revolução)

MÁX: 25.000 unit

MÍN: 1 unit

Diâmetro do eixo

MÁX: 18 mm
(0,71 in)

MÍN: 6 mm
(0,24 in)

Velocidade de rotação

6.000 rpm
(37.699 rad.min-1)

Frequência de saída

300 kHz

Temperatura de processo

MÁX: 100 °C
(212 °F)

MÍN: -20 °C
(-4 °F)

Descrição

Os encoders incrementais têm um número definido de impulsos por rotação (PPR). Os sinais de saída são os sinais A e B deslocados em 90 graus eléctricos, bem como o impulso de referência Z. Estes sinais, bem como os sinais invertidos, estão disponíveis em diferentes configurações. RS422 (TTL) ou Push-Pull (HTL) são as variantes mais comuns como saída do driver. Os encoders incrementais são particularmente adequados para determinar medições de velocidade, ângulo ou distância Dimensões: Ø 74 mm Sinais: A, /A, B, /B, Z, /Z Tensão de alimentação: 4,75-30 VDC

---

Tradução automática  (ver texto original em inglês)
