Encoder rotativo incremental IS240
de eixo maciçoRS-4225 Vcc

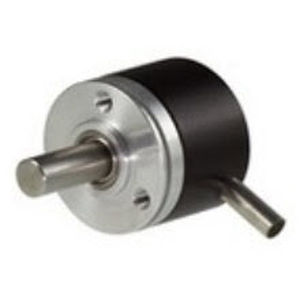

Encoder rotativo incremental - IS240 - W+S Meßsysteme GmbH - de eixo maciço / RS-422 / 5 Vcc
Encoder rotativo incremental - IS240 - W+S Meßsysteme GmbH - de eixo maciço / RS-422 / 5 Vcc
Encoder rotativo incremental - IS240 - W+S Meßsysteme GmbH - de eixo maciço / RS-422 / 5 Vcc - imagem - 2
Guardar nos favoritos
Comparar


Características

Tipo
incremental
Características mecânicas
de eixo maciço
Sinal de saída
RS-422
Tensão de alimentação
5 Vcc
Material
em alumínio, em aço inoxidável
Grau de proteção
IP65
Outras características
miniatura
Resolução de encoders incrementais (pulsos/revolução)

MÁX: 1.024 unit

MÍN: 1 unit

Diâmetro do invólucro

24 mm
(0,94 in)

Diâmetro do eixo

MÁX: 6 mm
(0,24 in)

MÍN: 3 mm
(0,12 in)

Velocidade de rotação

6.000 rpm
(37.699 rad.min-1)

Frequência de saída

100 kHz

Temperatura de processo

MÁX: 70 °C
(158 °F)

MÍN: -20 °C
(-4 °F)

Descrição

Os encoders incrementais têm um número definido de impulsos por rotação (PPR). Os sinais de saída são os sinais A e B deslocados em 90 graus eléctricos, bem como o impulso de referência Z. Estes sinais, bem como os sinais invertidos, estão disponíveis em diferentes configurações. RS422 (TTL) ou Push-Pull (HTL) são as variantes mais comuns como saída do driver. Os encoders incrementais são particularmente adequados para determinar medições de velocidade, ângulo ou distância Tamanho: Ø 24mm Sinais: A, /A, B, /B, Z, /Z

---

Tradução automática  (ver texto original em inglês)

Catálogos

IS240
IS240
2 Páginas
