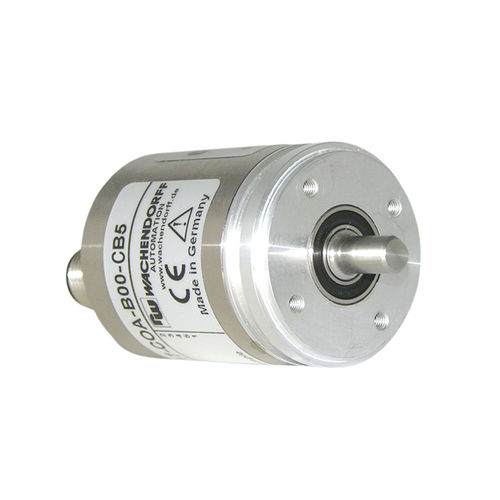

Encoder rotativo absoluto WDGA 36A
magnético16 bits32 bits

encoder rotativo absoluto
encoder rotativo absoluto
encoder rotativo absoluto
Guardar nos favoritos
Comparar


Características

Tipo
absoluto
Tecnologia
magnético
Resolução de encoders absolutos
16 bits, 32 bits
N.º de voltas de encoders absolutos
16 bits, 32 bits
Características mecânicas
de eixo maciço, monovolta, multivolta, de flange sincronizador
Sinal de saída
CANopen
Grau de proteção
IP67, IP65
Outras características
de alta resolução, de alta precisão
Diâmetro do invólucro

36 mm
(1,42 in)

Diâmetro do eixo

6 mm
(0,24 in)

Comprimento

11,5 mm
(0,453 in)

Velocidade de rotação

12.000 rpm
(75.398 rad.min-1)

Temperatura de processo

MÍN: -40 °C
(-40 °F)

MÁX: 100 °C
(212 °F)

Descrição

Codificador de eixo absoluto, magnético, CANopen Flange sincro; Perfil de comunicação de acordo com o CiA 301 Perfil de dispositivo para codificador CiA 406 V3.2 classe C2; código binário Destaques - CANopen - Perfil de comunicação de acordo com o CiA 301 - Perfil de dispositivo para codificador CiA 406 V3.2 classe C2 - LED indicador de estado (CiA 303-3) - Configurável sem capota de autocarro de campo via LSS (CiA 305) ou opcional via SDO - Extensa funcionalidade CANopen - Posições-, Velocidade- e Aceleraçãosobjectos - Supervisão da área de trabalho e cames codificadores - até 4 transmitir DOP's individualmente configuráveis - Funções da balança - Batimento cardíaco, Nodeguardia e diagnóstico extensivo Detalhes do produto Flange flange sincro caixa de aço cromado, blindagem magnética Resolução Resolução de uma só volta 65,536 passos/360° (16 bit) Resolução multi-voltas Máx. Carga radial do eixo admissível: 80 N Máx. Carga axial do eixo admissível: 50 N Ø 8 mm Comprimento do eixo: L: 18 mm Máx. Carga radial do eixo admissível: 50 N Máx. Carga axial do eixo admissível: 50 N Fornecimento de energia 10 VDC até 32 VDC Consumo de corrente: tip. 50 mA Consumo de energia: máximo. 0.5 W

---

Tradução automática  (ver texto original em inglês)
